设备概述

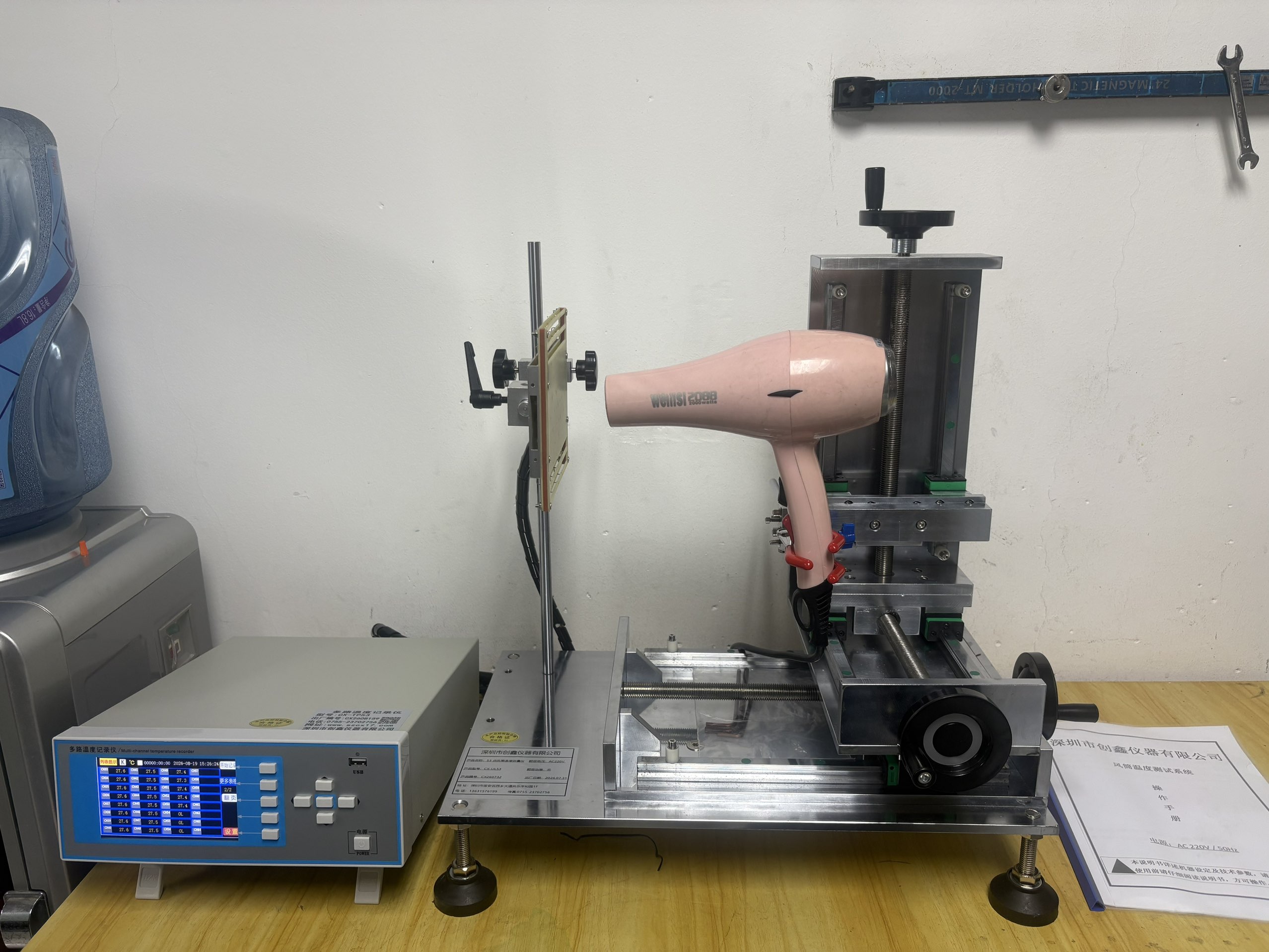

53 点干发器出风口温度测试装置，是电吹风、高速吹风机、热风梳专用性能检测设备，由53 点热电偶测温靶板、可调试样支架、多路温度巡检主机、测试软件组成。模拟捕捉出风口截面完整温度场，测量出风口各点位温度、热风均匀性、稳态最高出风温度，按标准公式做环境温度补偿计算，是产品研发、型式试验、出口认证、出厂抽检的核心测试设备。

适用标准

• IEC 61855‑2022《家用和类似用途毛发护理器具 性能测量方法》
• GB/T 23106‑2008《家用和类似用途毛发护理器具的性能测试方法》
• UL 859 美标个人护理电器安全标准
• 配套安全标准：GB 4706.15‑2019

核心技术参数

1. 测温靶板：环氧玻璃布板，尺寸 140×134mm；严格按照标准网格布置53 路 K/T 型热电偶，热电偶结点固定于靶板迎风面。
2. 温度测量：量程 0‑200℃，精度 ±0.5K，分辨率 0.1℃；全通道隔离，抗高速无刷电机电磁干扰，热电偶断线不整机停机。
3. 试样支架：高度、前后距离、角度可调；适配传统电吹风、高速吹风机、热风梳；出风口与靶板距离按标准设定 25mm/100mm。
4. 采集系统：多路温度巡检仪，实时采集 53 点温度曲线；软件自动筛选 5 个最高温度点求平均值，自动完成环境温度补偿计算，输出测试报表。
5. 补偿公式：\(T_{i,comp}=T_{i}-T_{actamb}+23℃\)

测试原理

干发器固定在工装支架，出风口正对 53 点热电偶靶板；设备开机运行，待温度达到稳态后 30s 内采集全部 53 点温度数据。软件选取 5 个温度最高点位取算术平均，再补偿环境温度得到标准出风温度；同时查看 53 点温度分布，判断热风是否存在局部高温点、温度分布不均匀缺陷，评估温控方案是否合理，规避烫发、烫头皮风险。可分别测试不带风嘴、带集风嘴两种工况。

主要应用场景

1. 产品研发验证 传统吹风机、高速无刷吹风机、热风梳开发阶段，评估发热丝结构、风道设计、NTC 温控算法；查看出风口温度场分布，定位局部热点，优化风温均匀性，降低头发烫伤风险。
2. 型式试验与第三方认证 国内性能检测、出口 UL、IEC 认证测试，满足标准规定的出风温度测试方法，出具合规测试数据与报告。
3. 来料及成品检验 发热组件、风道来料比对；成品整机抽检，排查装配偏差、发热丝偏移导致出风口局部异常高温。
4. 老化后对比测试 整机寿命试验完成后复测出风口温度，考核发热体老化、风道积灰带来的风温漂移、温度分布劣化。
5. 护发性能评估 对比不同档位、不同风嘴配件下的出风温度，验证产品宣传的护发低温功能。

试验操作要点

1. 样品装夹对中，出风口轴线垂直测温靶板，按标准设置出风口与靶板距离（25mm、100mm）。
2. 环境温度采集，记录测试前环境温度，用于后期温度补偿。
3. 开启干发器最高热风档位，运行至温度稳定，稳态后 30 秒内完成数据采集。
4. 分别完成不带风嘴、带集风嘴两组测试，每组重复三次，取三次补偿后温度平均值作为最终结果。
5. 软件导出 53 点原始温度、5 点最高均值、补偿后温度、温度分布曲线。
