一、核心标准依据

• GB 4706.13-2014《家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求》第 15.101、15.102 条。
• GB 4706.25-2008附录 AA（图 101）规定装置结构与试验方法。
• 核心要求：溢出液体不得影响电气绝缘，试验后需通过电气强度与泄漏电流测试。

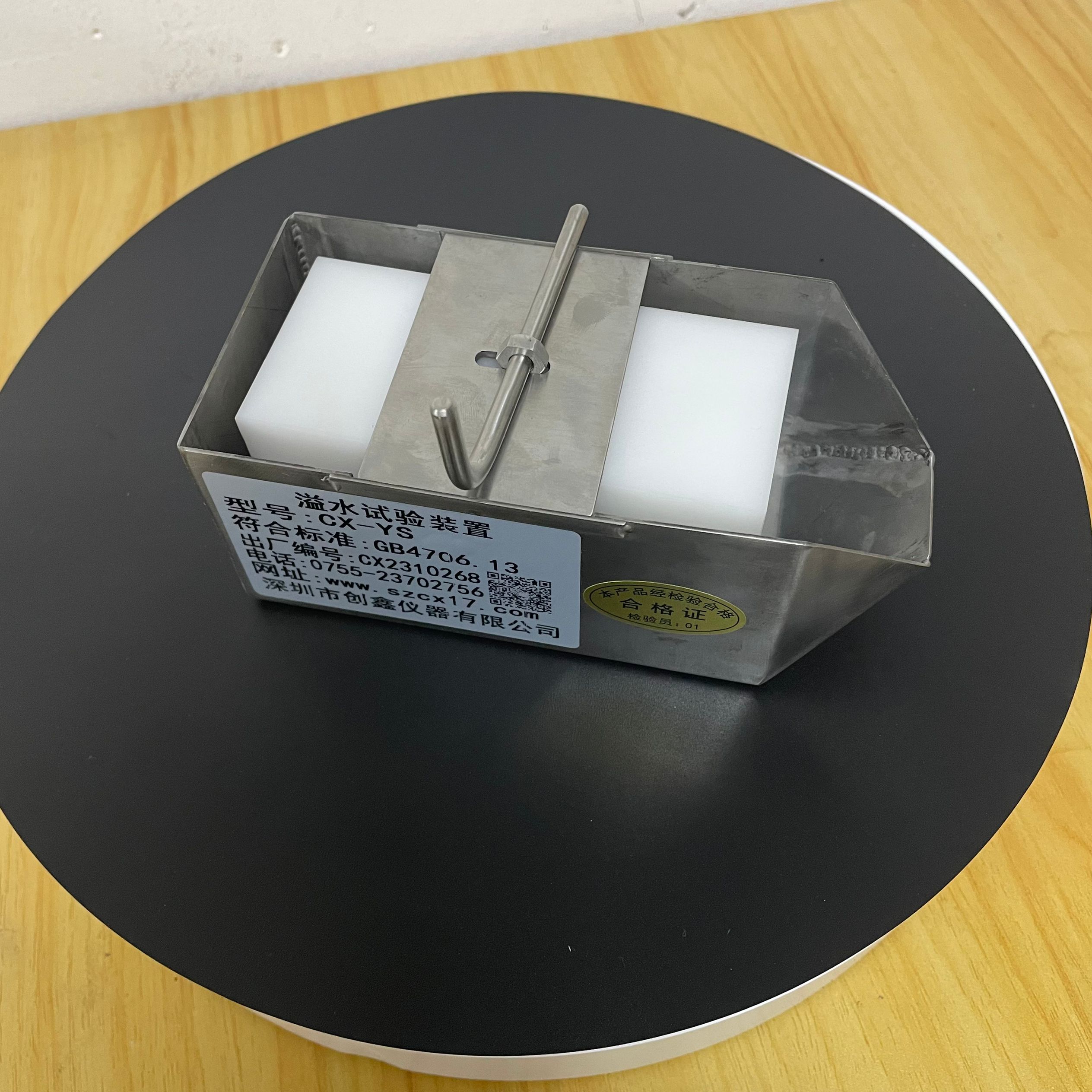

二、装置结构（GB 4706.13 图 101）

1. 核心组件（标准配置）

• 标准溢水容器：带凸缘的矩形 / 方形水槽，材质SUS304 不锈钢（防锈），容积适配冰箱搁架尺寸。
• 移动块（配重块）：不锈钢材质，由释放销 / 释放机构支撑于水面，触发后快速下沉，使液体瞬间溢出。
• 桥式支架：支撑移动块，确保释放后水流以最不利角度（覆盖箱体背面、侧面及电子元件）溢出。
• 释放机构：手动 / 电动触发，保证移动块瞬间脱离，水流一次性溢出。

2. 试验溶液（强制要求）

• 配方：1% NaCl（氯化钠）+ 0.6% 酸性清洗剂的水溶液，模拟厨房导电 / 腐蚀性液体。
• 水位：加至容器凸缘水位（满溢临界状态）。

3. 安装与定位（最不利散热 / 浸湿）

• 移除冰箱所有可拆卸搁架、容器，断开电源，保留灯罩。
• 装置置于冰箱搁架原位置，底部水平支撑，高度确保水流最大面积覆盖箱体背面、侧壁及内部电子元件（如控制板、传感器、接线端子）。
• 单次试验仅用 1 个装置；无残留水时可在不同位置重复。

三、完整测试流程

1. 准备：配制标准溶液，容器加水至凸缘，移动块由释放机构支撑于水面。
2. 触发：释放移动块，液体瞬间溢出，浸湿冰箱内部最关键电气区域。
3. 静置：保持5 分钟，模拟液体渗透与残留。
4. 电气安全测试（立即进行）：
   • 电气强度：按 GB 4706.1 第 16.3 条，施加1250V/1min（I 类器具），无击穿、闪络。
   • 泄漏电流：按第 16.2 条，I 类器具≤3.5mA，II 类≤0.25mA。
5. 外观检查：无导致爬电距离 / 电气间隙低于限值的水迹，绝缘无损坏。

四、合格判定（关键）

• 电气强度试验无击穿、无闪络。
• 泄漏电流不超标。
• 无影响绝缘的水迹，爬电距离 / 电气间隙符合第 29 章要求。
•
•

  电冰箱溢水试验装置主要技术参数：

  1、标准容器一套

  2、试验介质为1℅的NaCL和0.6℅的酸性清洗剂

  3、移动块体积140mL±5mL，质量200±10g
