产品展示

吸油烟机温升测试角是依据GB 4706.1/IEC 60335-1（第 11 章 “发热”）设计的专用装置，用于模拟烟机壁挂贴墙角的最不利散热工况，评估其热安全与合规性。

标准参数

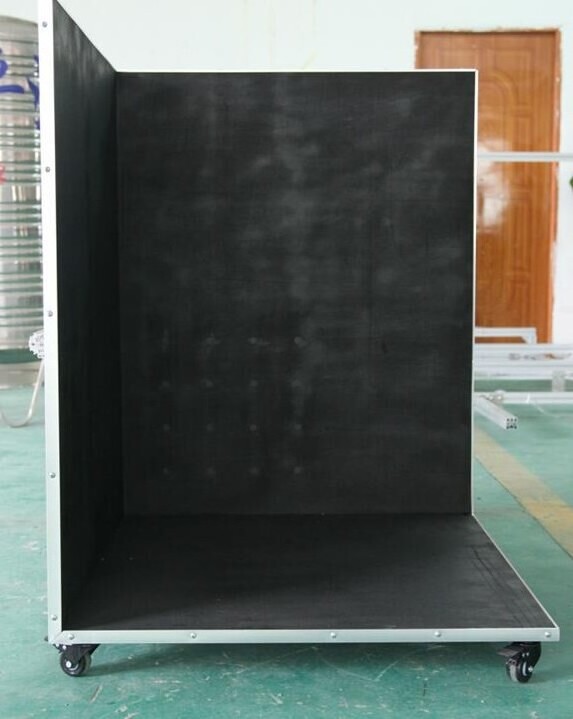

1. 基本构造（90° 墙角模拟）

• 由两块垂直壁板+一块水平底板+顶部盖板组成，形成三面围合的直角空间。
• 内角：90°±1°，缝隙≤1mm 并密封，防止气流干扰。
• 材质：20mm 厚胶合板，表面涂无光黑漆，模拟普通厨房墙面 / 吊顶 / 地面。

2. 标准尺寸（吸油烟机专用）

• 壁板：高≥2.0m、宽≥1.2m（适配主流 900/1000mm 烟机）。
• 顶部盖板：≥1.2m×1.2m，距烟机顶部150mm±10mm。
• 安装位置：烟机背板贴紧一侧壁板，侧边距另一侧壁150mm±10mm，底部距底板≥300mm（模拟橱柜 / 台面）。
• 常用规格：1200×1200×2200mm（长 × 宽 × 高）。

3. 测温系统（GB 4706.1 强制要求）

• 热电偶：K 型，线径 **≤0.3mm**。
• 测温片：φ15mm、1mm 厚涂黑黄铜片，贴附于壁板 / 顶板 / 底板内侧。
• 布点：按100mm×100mm矩阵布置，两侧壁 + 顶板 + 底板共 **≥120 点 **。
• 环境：20±5℃，无强制对流、无阳光直射。

二、吸油烟机测试要点

1. 安装方式（最不利散热）

• 壁挂式烟机：固定在一侧壁板，尽量靠近另一侧壁与顶板，模拟厨房墙角安装。
• 顶吸 / 侧吸：均按此规则，确保热量积聚最大。

2. 测试工况

• 满负荷运行：最大风量 + 最大静压，连续工作至温度稳定（1 小时内温升变化 < 1K）。
• 测量部位：
  • 烟机外壳（金属 / 塑料）、出风口、电机壳体、控制板、电源线、接线端子。
  • 壁板 / 顶板 / 底板对应位置的温升。

3. 温升限值（参考 GB 4706.1）

• 金属外壳：≤55K。
• 塑料外壳：≤75K（依材料耐热等级）。
• 电机绕组：≤130℃（故障状态）。
• 电源线：≤45K。
• 壁板 / 顶板：≤30K（模拟墙面安全）。

三、测试目的与意义

• 验证烟机在墙角封闭、散热最差工况下的热稳定性，防止过热引发火灾、触电。
• 是3C 认证、CE 认证的强制测试项目。
• 评估电机散热、风道设计、外壳材料的合理性。
•
吸油烟机温升测试角主要技术参数：
