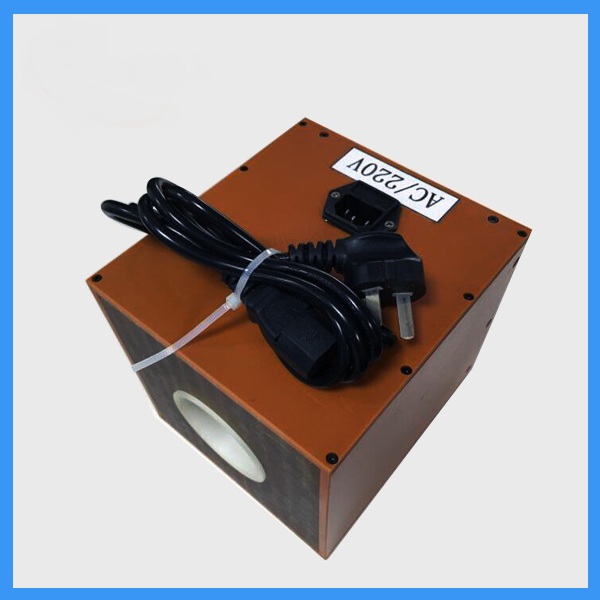

凝霜水蒸气发生装置是依据GB 4706.13-2014（IEC 60335-2-24）附录 BB设计的专用测试设备，核心功能是在冰箱冷藏室 / 冷冻室可控、稳定地产生水蒸气，模拟高湿环境，强制蒸发器结霜，用于验证冰箱结霜速率、化霜能力、除霜水蒸发效率等关键性能，是制冷器具 3C/CE 认证的测试项目。

一、核心标准依据

• GB 4706.13-2014 附录 BB（凝霜试验）、IEC 60335-2-24 Annex BB
• 核心要求：在23±2℃、湿度 30%~90%环境下，向冰箱内稳定输送水蒸气，使蒸发器在规定时间内达到预设霜层厚度

二、装置结构（标准配置）

1. 主体组件

• 蒸汽发生腔（水槽）：不锈钢 / 紫铜材质，容积1~2L，内置5~10W加热源（白炽灯 / 加热管），带水位控制与防干烧保护
• 导气 / 布气系统：硅胶软管 + 多孔扩散头，将蒸汽均匀送入冰箱搁架 / 风道，避免局部过湿
• 温控 / 计时模块：PID 控温（±0.5℃）、定时启停，记录结霜 / 化霜时间
• 温湿度监测：内置PT100 / 热电偶与湿度传感器，实时监控箱内温湿度

2. 关键参数（标准值）

• 蒸汽发生量：50~200g/h（可调）
• 工作电源：AC220V 50Hz
• 外形尺寸：约145×145×145mm（紧凑型）
• 材质：主体SUS304 不锈钢，导热板紫铜板

三、工作原理

1. 加水：水槽注入去离子水 / 蒸馏水，水位至刻度线
2. 加热蒸发：加热源启动，水沸腾产生饱和水蒸气
3. 输送扩散：蒸汽经软管、扩散头进入冰箱内部，与冷空气混合
4. 结霜：高湿空气流经 **-18℃~-25℃蒸发器，水蒸气遇冷凝华成霜 **
5. 控制：按设定时间 / 霜厚停止供气，进入化霜测试阶段

四、标准测试流程（GB 4706.13 附录 BB）

1. 准备：冰箱空载、门关闭、稳定运行至 **-18℃**；装置置于冷藏室搁架，连接导气管
2. 供气结霜：启动装置，按50~100g/h速率供气6~8 小时，直至蒸发器霜层 **≥4mm**
3. 停止供气：关闭蒸汽，记录初始霜厚、温度
4. 化霜测试：启动冰箱化霜程序，记录化霜时间、化霜后温度回升、除霜水蒸发情况
5. 判定：化霜时间≤30min、无积水、蒸发盘无溢出为合格

五、测试目的与意义

• 验证冰箱化霜系统可靠性（加热器、定时器、排水系统）
• 评估除霜水蒸发效率，防止积水结冰、影响制冷
• 确保在高湿恶劣工况下，冰箱性能稳定、能耗合规
• 是3C 认证、CE 认证的强制性能测试项目
•


GB4706.13-2014 凝霜试验装置

一、符合标准及条款

GB4706.13-2014 《家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求》附录BB

二、试样范围、用途、原理、结构及使用环境

试样及限制：制冷器具冰箱冷藏室

试验用途：用于考核制冷器具冰箱冷藏室除霜时间和水蒸发的的测试

测试原理：加热蒸发水，使其形成蒸气

设备结构及特点：设备外形尺寸约：145×145×145（mm）W×D×H，

设备重量：10kg

使用环境：电源：AC220V 50Hz，工作温度23±2℃ 湿度30%-90%；

三、性能指标

边框材质：PVC或者电木板

导热板材质：紫铜板

加热源：5W白炽灯

输入电压：20-220v可调节

铜杯尺寸：Ф60×55mm

消耗水称重方式：数字显示电子天平

注入方式：手动注入
