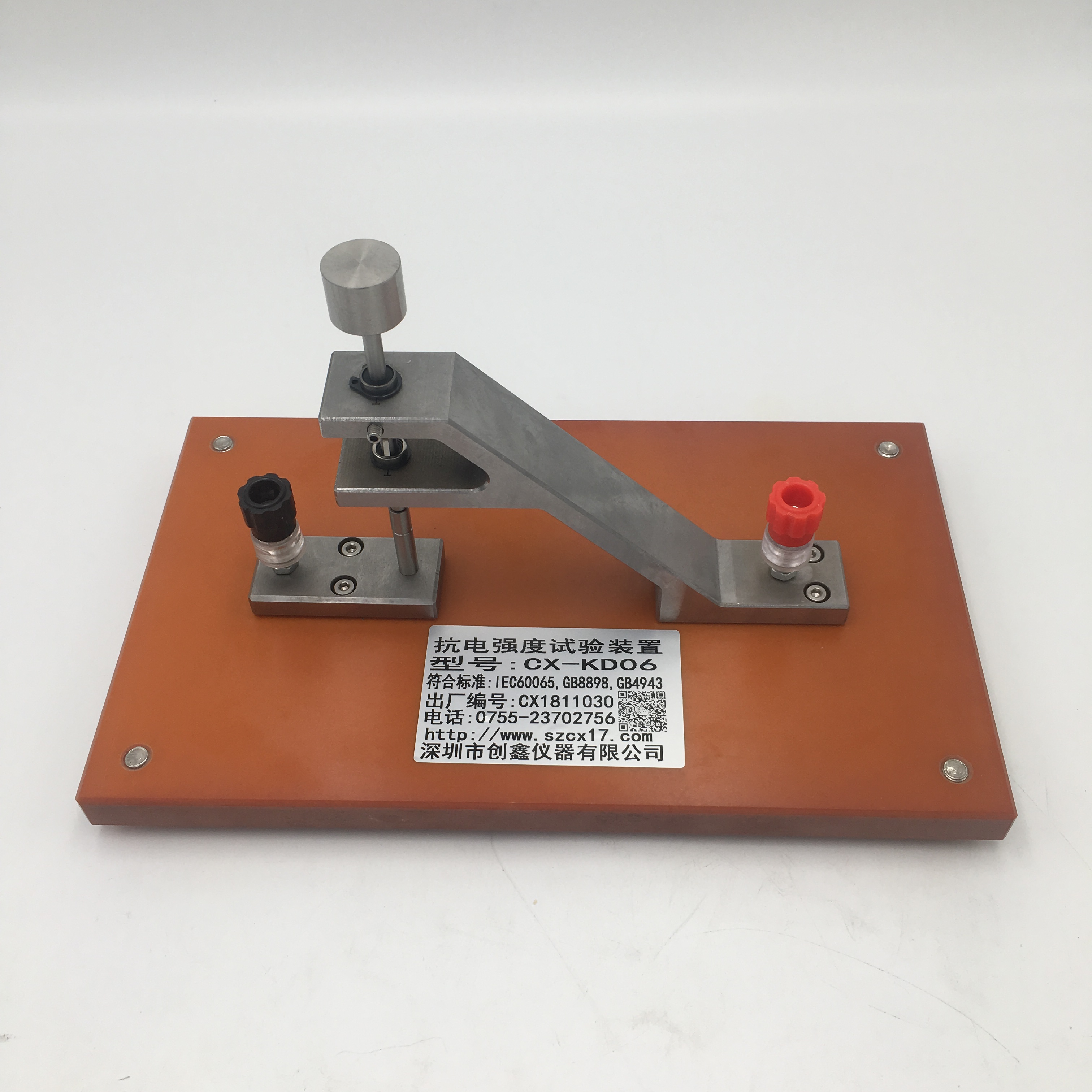

EC 60065（《音频、视频及类似电子设备 安全要求》）抗电强度试验装置，是依据该标准第13 章 抗电强度条款设计的专用设备，用于验证设备绝缘系统承受短时过电压的能力，避免绝缘击穿引发触电、火灾等安全隐患

一、 核心技术参数（符合 IEC 60065 要求）

1. 电压频率：50Hz/60Hz 可切换，波形失真度≤5%；
2. 升压速率：0~5kV 可调，速率控制在 500V/s 以内，避免冲击电压损伤绝缘；
3. 电压精度：±3% 以内，确保施加电压符合标准公差；
4. 试验电极：需采用导电材料（如铜电极），与受试样品接触良好，避免尖端放电。

二、 结构组成

1. 高压发生单元：核心为高压变压器，可输出 0~5kV 交流电压，具备过压、过流保护功能；
2. 电压调节与测量单元：含调压器、高精度电压表，用于设定和监测试验电压；
3. 泄漏电流监测单元：配备微安表 / 毫安表，实时监测试验过程中的泄漏电流，超过限值自动切断电源；
4. 时间控制单元：可精准设定试验时间（1min 为标准值），计时结束自动降压、断电；
5. 受试样品夹具：用于固定样品，保证试验电极与受试绝缘部位稳定接触，夹具需具备绝缘性能，避免对地短路。

三、 试验流程（以基本绝缘为例）

1. 样品准备
   • 受试设备需处于正常工作温度（可先运行至稳定温升）；
   • 断开设备内部非试验相关电路，将试验电极分别连接在带电部件（如电源线输入端）与易触及的金属部件（如外壳）之间；
   • 若设备无金属外壳，需用 1mm 厚的金属箔 包裹易触及的非金属表面作为试验电极。
2. 试验操作
   • 启动装置，以≤500V/s 的速率平稳升压至规定试验电压；
   • 达到试验电压后，开始计时，维持 1min，期间观察泄漏电流数值及设备状态；
   • 计时结束后，平稳降压至 0V，断开电源。
3. 注意事项
   • 试验过程中禁止人员接触高压部件，需配备防护围栏和漏电保护；
   • 若样品出现闪络、击穿、冒烟等现象，立即终止试验。

四、 判定标准

1. 无绝缘击穿（电压突然下降、泄漏电流急剧增大）；
2. 无闪络放电（电极间出现持续电弧）；
3. 泄漏电流持续稳定，且不超过标准限值（≤5mA）；
4. 受试设备无明显损坏，绝缘性能未下降。
