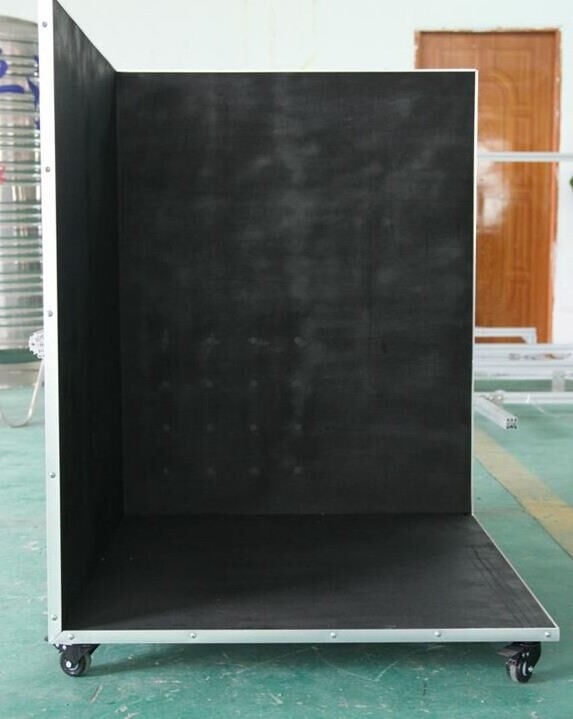

热水器温升测试角是依据GB 4706.1/IEC 60335-1标准设计的专用测试装置，用于模拟热水器贴近墙角安装的实际使用环境，在最不利散热条件下测量其各部位温升，评估热安全性能。

标准参数

1. 基本构造

• 三面围合的90° 直角空间，由两块垂直壁板、一块水平底板组成（壁挂式可加顶部盖板）。
• 壁板 / 底板：20mm 厚胶合板，表面涂无光黑漆，模拟普通墙面 / 地面。
• 内角缝隙密封，防止气流干扰。

2. 标准尺寸（热水器常用）

• 壁板高度：≥1.5m，宽度：≥1.0m。
• 热水器放置点：距两侧壁面150mm±10mm，模拟靠墙安装。
• 商用 / 大型热水器：常用1500×1500×2500mm，带承重底座。

3. 测温系统（GB 4706.1）

• 热电偶：K 型，直径 **<0.3mm**，贴附于φ15mm、1mm 厚涂黑黄铜片背面。
• 布点：按100mm×100mm矩阵布置，两侧壁 + 底部共81 点。
• 环境：20±5℃，无强制对流、无阳光直射。

二、热水器测试要点

1. 安装方式（按最不利散热）

• 壁挂式热水器：固定在一侧壁板，尽量靠近另一侧壁与顶板 / 底板。
• 落地式热水器：置于底板，尽量靠近两侧壁。

2. 测试工况

• 满负荷连续运行，直至温度稳定（1 小时内温升变化 < 1K）。
• 测量关键部位：外壳、进出水口、温控器、电源线、内部绕组等。

3. 温升限值（参考 GB 4706.1）

• 金属外壳：≤55K。
• 塑料外壳：≤75K。
• 电源线：≤45K。
• 内部绕组：≤130℃（故障状态）。

三、测试目的与意义

• 验证热水器在最恶劣散热条件下的热稳定性，防止过热引发火灾、触电。
• 是3C 认证、CE 认证的强制测试项目。
• 评估产品设计、材料、散热结构的合理性。
•
• 热水器温升测试角主要技术参数：

• 1.尺寸：1000x1000x1500mm;

  2.热电偶：直径小于0.3mm的美国原装OMEGA热电偶K型；

  3.测温铜片：直径15mm，厚度1mm黄铜片，圆铜片的前表面与胶合板的表面平齐；

  4.测温点数：每个面不少于48点；

  5.胶合板：厚度约20mm胶合板，正面涂无光黑漆，背面贴灰色胶片板；

  6.活动顶板部分：安装挂钩，承重15kg；

  7.结构：1块底板，2块侧板，1块顶板，底部用带刹车万向轮，顶板可取下来。
