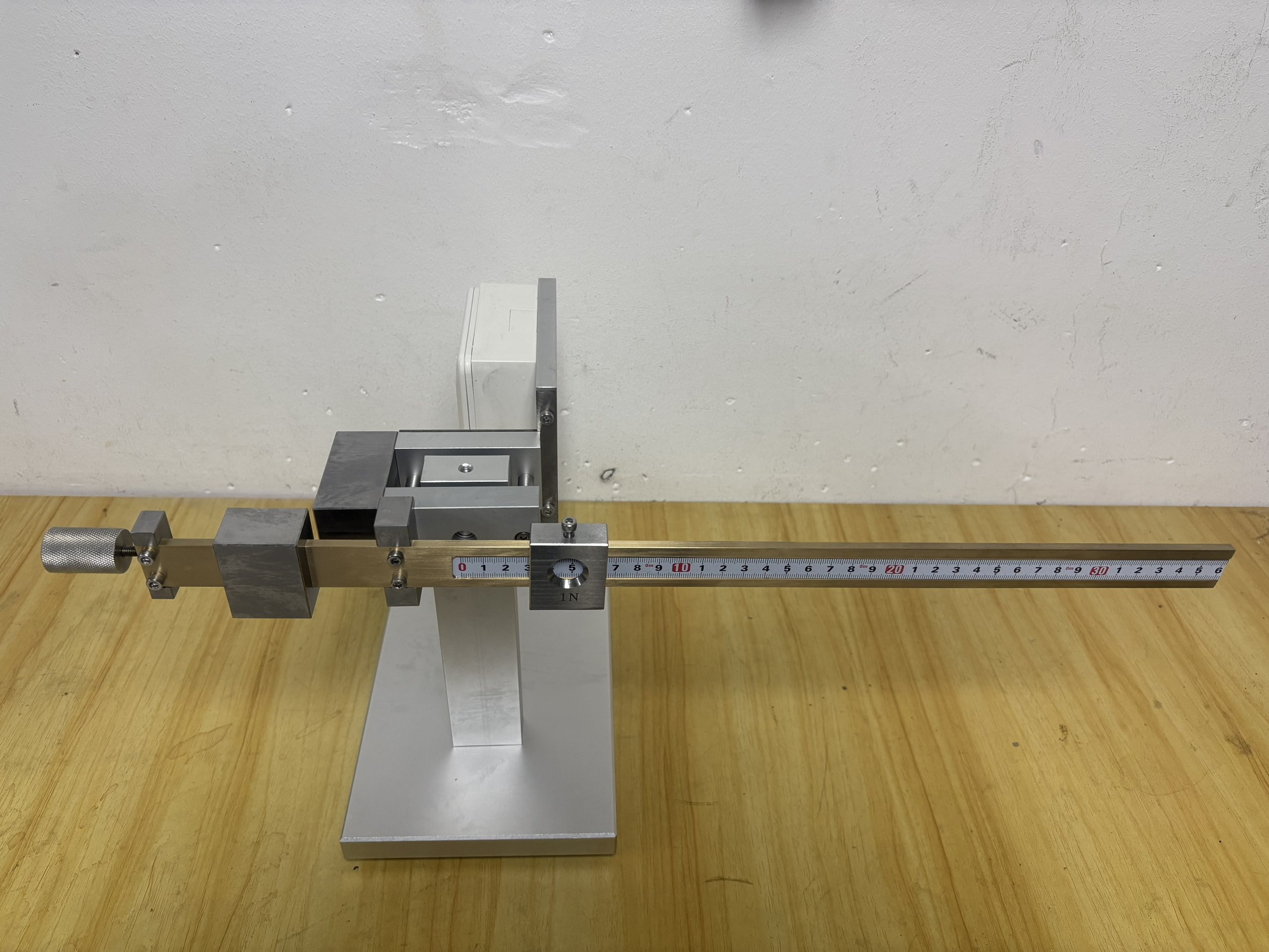

EC60335 插脚扭矩试验装置是依据 IEC60335-1（对应国标 GB4706.1）第 22.3 条款设计的专用设备，用于验证直接插入式电器插脚的机械强度与固定牢固性，防止使用中插脚松动、变形或损坏插座。

二、结构组成

1. 标准插座夹具：无接地触点，插合面垂直固定，枢轴距插合面 8mm，保证受力点符合标准。
2. 扭矩施加机构：含扭力臂（8mm）、砝码（50N）或电动扭矩输出单元，双向施加 0.4N・m 扭矩。
3. 拉力测试组件：定滑轮 + 砝码（50N），沿插脚纵向施加拉力并计时 1min。
4. 位移监测系统：精度≥0.1mm 的位移传感器，实时记录插脚位移量。
5. 支撑与平衡装置：保持插座垂直，抵消自身重力力矩，确保测试扭矩精准。

三、试验流程

1. 样品准备：插脚清洁无损伤，按正常使用状态插入测试插座。
2. 扭矩测试：对每个插脚双向施加 0.4N・m 扭矩，每次持续 1min，观察插脚是否松动、转动或变形。
3. 拉力测试：沿插脚纵向施加 50N 拉力，持续 1min，记录插脚位移量。
4. 状态检查：试验后核查插脚无明显松动、位移超标（通常≤0.5mm），且电器内部部件无损坏。

四、判定标准

1. 扭矩试验：插脚无转动、松动，扭矩值稳定不超过 0.4N・m，无异常声响。
2. 拉力试验：插脚位移≤0.5mm，无脱落、断裂，内部接线无松动。
3. 综合判定：试验后器具绝缘性能、电气连接正常，无安全隐患。
