设备概述

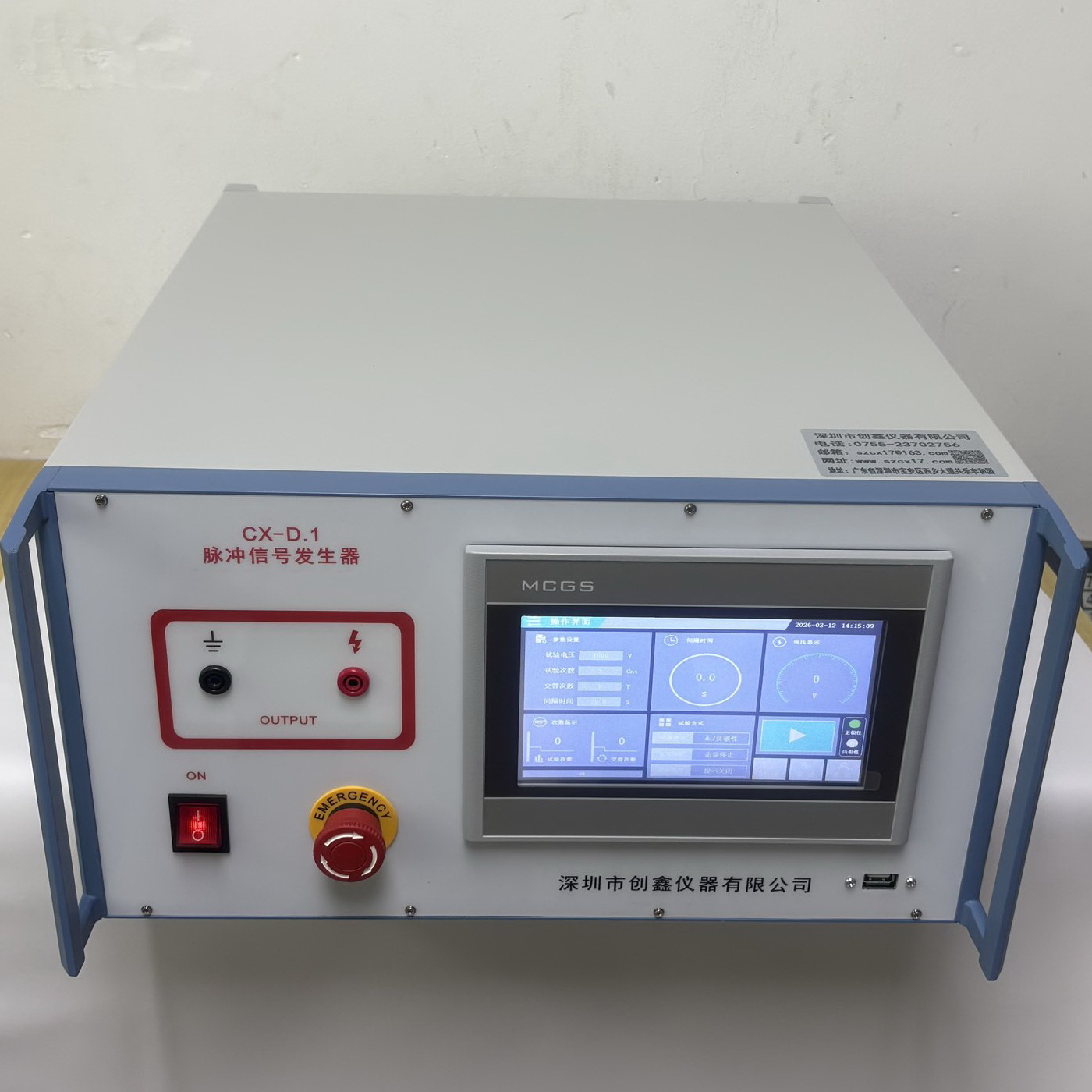

冲击电压试验仪依据GB 39752‑2024《电动汽车供电设备安全要求》（替代旧版 GB/T39752‑2021），执行标准中冲击耐受电压试验，引用 GB/T18487.1‑2015 第 11.5 条款。输出1.2/50μs 标准雷电冲击波形，模拟电网雷击、操作瞬态过电压，考核交流充电桩、直流充电机、模式 2 IC‑CPD 缆上控制盒内部绝缘、PCB、Y 电容、光耦、功率器件耐受瞬时高压冲击能力，是充电桩强制认证核心安规设备。

适用标准

1. GB 39752‑2024 电动汽车供电设备安全要求（强制国标）5.3.8.2 冲击耐受电压
2. GB/T 18487.1‑2015《电动汽车传导充电系统 第 1 部分：通用要求》11.5 冲击电压试验
3. GB/T 16927.1‑2011《高电压试验技术 第 1 部分：一般定义及试验要求》
4. 覆盖模式 2 IC‑CPD、模式 3 交流桩、模式 4 直流充电机全品类供电设备

核心技术参数

• 标准波形：1.2/50μs 雷电冲击电压波；波前 1.2μs（±30%），半峰值 50μs（±20%）
• 输出电压范围：0‑12kV（可扩展至 20kV），正、负极性切换
• 输出阻抗：5000Ω（标准强制电源阻抗）
• 试验序列：正极性 3 次，负极性 3 次；两次冲击间隔≥5s
• 保护：高压安全联锁、球隙保护、过压保护、内置放电回路；冲击次数可编程计数
• 采样：高速采集，记录波形，可存储试验数据报告



主要应用场景

1、充电桩制造企业

交流充电桩、直流充电机、模式 2 便携充电盒（IC‑CPD）研发、样机验证、型式试验。模拟户外电网雷击浪涌，验证初级‑次级、带电回路‑外壳之间绝缘不会发生雷击击穿；用于产品研发选材、零部件筛选。

2、第三方 CNAS、CQC 认证实验室

GB39752 强制认证必检项目，出具 CNAS 认可检测报告，充电桩上市合规测试。

3、零部件来料验证

充电桩内部电源模块、Y 电容、光耦、PCB 板、绝缘材料抽样筛选，评估元器件抗雷电冲击性能。

4、失效故障复现

复现现场雷击造成充电桩损坏故障，定位绝缘薄弱点（爬电距离不足、绝缘材料缺陷）。

试验操作要点

1. 样品完整装配，金属外壳可靠接地，设备处于不通电状态。
2. 分别施加于：带电回路与保护地外壳之间；不同独立带电回路相互之间。
3. 设置规定试验电压，正、负极性各施加 3 次，相邻冲击间隔≥5s。
4. 试验过程观察有无击穿、闪络；试验完成后复测工频耐压与设备功能。

合格判定（GB39752‑2024）

1. 试验过程无绝缘击穿，无持续性闪络放电；允许微弱自熄电晕火花。
2. 冲击试验结束后，工频介电强度试验合格，设备保护、通信、充电功能无损坏。
