设备概述

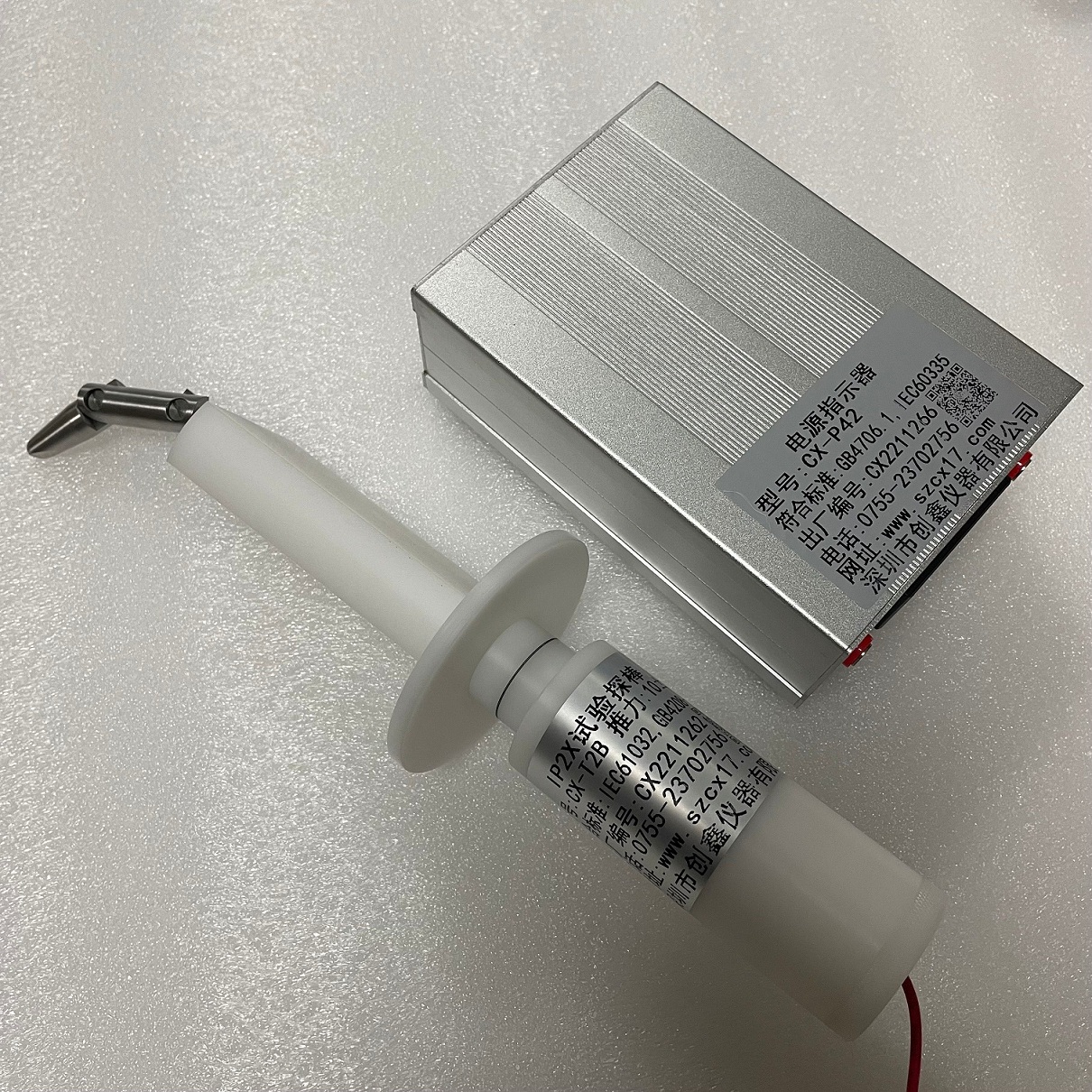

铰接试验指（试具 B）依据 GB/T4208‑2017、IEC60529、IEC61032 图 2、GB16842‑2008，模拟成人手指，用于IP2X 固体异物防护、IPXXB 附加字母防触及危险部件试验。两节铰接结构，可在单一平面最大弯曲 90°，模拟手指拐弯伸入壳体缝隙；尾部接线端子可接防触电探针电源箱，通过导通指示灯判断是否触碰带电 / 运动危险件。

技术参数

• 指尖直径：Φ12 mm
• 金属指有效插入长度：80 mm
• 限位挡板直径：Φ50 mm
• 标准测试推力：10N±1N（9‑11N）
• 关节：双铰接，单平面最大弯曲 90°，仅单向弯折
• 版本：①弹簧一体式（自带 10N 推力）；②裸试具 B，外接推拉力计施加推力
• 尾部带 4mm 接线端子，配套导通指示器使用

适用行业与应用场景

1. 家用电器（CCC） 风扇、吹风机、烤箱、冰箱等；测试散热出风口、格栅、外壳缝隙、按键间隙，防止手指触碰内部带电件、发热件；用于 CCC 型式试验、出厂抽检、研发结构验证。
2. 低压工控电气 配电柜、PLC、变频器、开关电源、端子台（IP20 柜体）；柜门缝隙、百叶通风孔、检修窗口测试，防止操作人员手指误触带电母线。
3. IT 与通信设备 服务器机箱、电源适配器、打印机；校验机箱散热孔、壳体拼接缝隙，GB4943.1 安规必检项目。
4. 新能源（充电桩、储能、车载） 户内充电桩箱体、储能模块、车载电控盒；保护盖闭合 / 打开状态下，验证手指不能接触高压端子，执行 IEC61851、GB/T30038。
5. 医疗电气设备 监护仪、理疗设备，依据 GB9706.1，外壳开孔缝隙安全验证，CNAS 实验室常用。
6. 照明灯具 筒灯、面板灯、轨道灯；检测驱动仓散热孔缝隙，防止手指接触驱动电源带电部位。
7. 第三方实验室、市场抽查 CQC、CNAS 认证检测；市场监管核查 IP 等级，研发前期校核开孔尺寸，规避认证失败。

试验操作要点

1. 样品完整装配，盖板、门全部锁紧，按产品实际安装姿态多角度测试全部开孔、缝隙、百叶、按键间隙。
2. 垂直外壳表面施加10N±1N 轴向推力；禁止撬动、挤压撑开缝隙；铰接关节自由弯折，模拟手指拐弯探入壳体内部空间。
3. 试具 B 尾部接防触电探针电源箱，一旦金属部位接触带电部件、运动危险部件，指示灯点亮判定不合格。

合格判定（两项必须同时满足）

1. Φ50 mm 限位挡板不能穿过外壳开孔；
2. 即使 80mm 试验指伸入壳体内腔，金属部分严禁接触带电部件、运动危险零部件；仅伸入空腔不触碰危险件即为合格。
