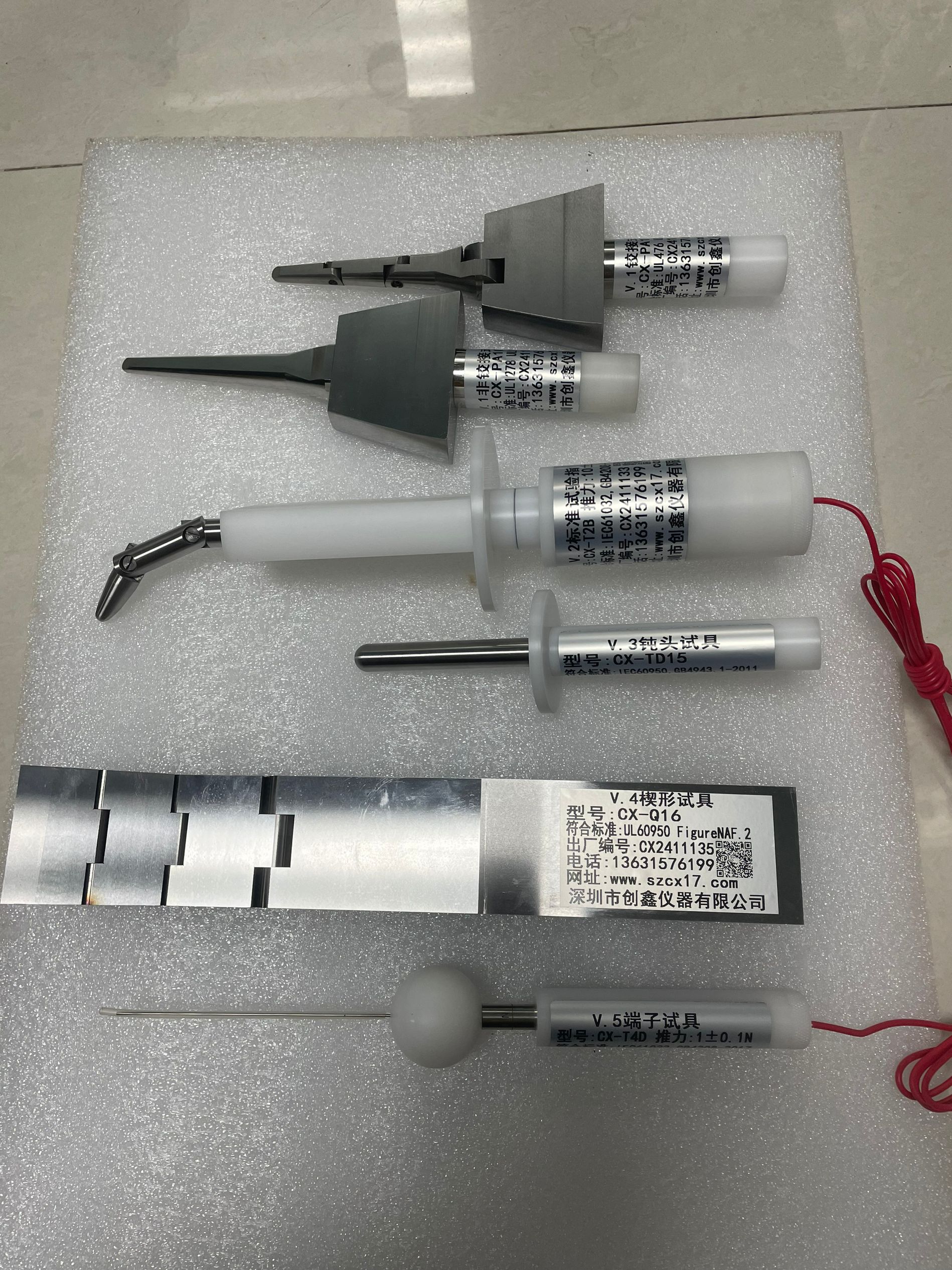

GB 4943.1-2022标准试验探棒

附件：技术参数：

试具：

一、满足标准： GB 4943.1-2022《音视频、信息技术和通信技术设备

第1部分：安全要求》

二、基本配置：试具 1套

三、技术参数：

3.1 V.1铰接试验指：

3.1.1 第一节铰接点长度：30mm ，第二节铰接点长度：60mm，第三节铰接点长度 ：100mm；

3.1.2 弯指尖端：半径：R3.5mm ；角度30°

3.1.3 挡板宽度：前端50mm，后端78mm

3.1.4 挡板厚度：21.5mm

3.1.5 手柄直径：R25

3.1.6 手柄直径：Φ25.4

3.2 V.1非铰接试验指：

3.2.1 手指尖端：半径：R3.5mm ；角度30°

3.2.2 挡板宽度：前端50mm，后端78mm

3.2.3 挡板厚度：21.5mm

3.2.4 挡板半径：R25

3.2.5 手柄直径：Φ25.4

3.3 V.2标准试验指：

3.3.1 触指长80mm

3.3.2 总长180mm

3.3.3 触指直径Ф12mm

3.3.4 指尖圆半径2mm

3.3.5 指尖球半径R4mm

3.3.6 指头斜面夹角37°

3.3.7 指尖圆锥度14°

3.3.8 前挡板厚度20mm

3.3.9 后挡板直径Ф75.0

3.3.10 前节长度30mm

3.3.11 中节长度30mm

3.3.12 触指节与节之间连接点30mm

3.3.13 可同一方向弯曲30mm

3.4 V.3钝头试具：

3.4.1 探头直径：12mm

3.4.2 探头球径：6mm

3.4.3 探头长度：80mm

3.4.4 挡板直径：50mm

3.4.5 挡板厚度：5mm

3.4.6 手柄直径：10mm

3.4.7 手柄长度：100mm

3.5 V.4楔形试具：

3.5.1 试具尖端厚度：2mm

3.5.2 离试具尖端12mm处厚度：4mm

3.5.3 离试具尖端180mm处厚度：24mm

3.5.4 试具总长度：300mm

3.5.5 试具尖端斜面长度：12mm

3.5.6 第一节铰接点长度：30mm

3.5.7 第二节铰接点长度：60mm

3.5.8 第三节铰接点长度：100mm

3.5.9 试具宽度：50mm

3.6 V.5端子试具：

3.6.1 探棒长度：100 mm

3.6.2 探棒直径：1 mm

3.6.3 档球直径：35 mm

3.6.4 手柄直径：10 mm

3.6.5 手柄长度：100 mm
