测试工装

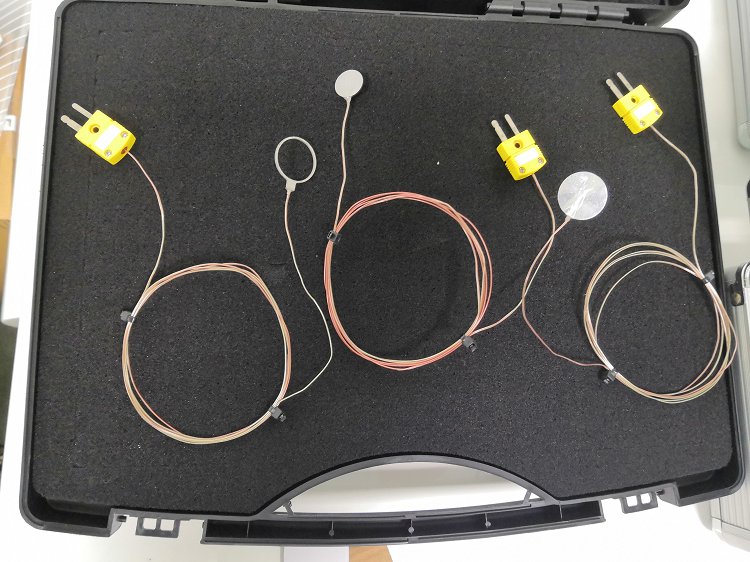

1.无线功率发射标准异物：满足 GB4943.1-2022 图 47，图 48，图 49 要求，含 2mm 和 5mm 距离板，距离板耐温 200℃以上。

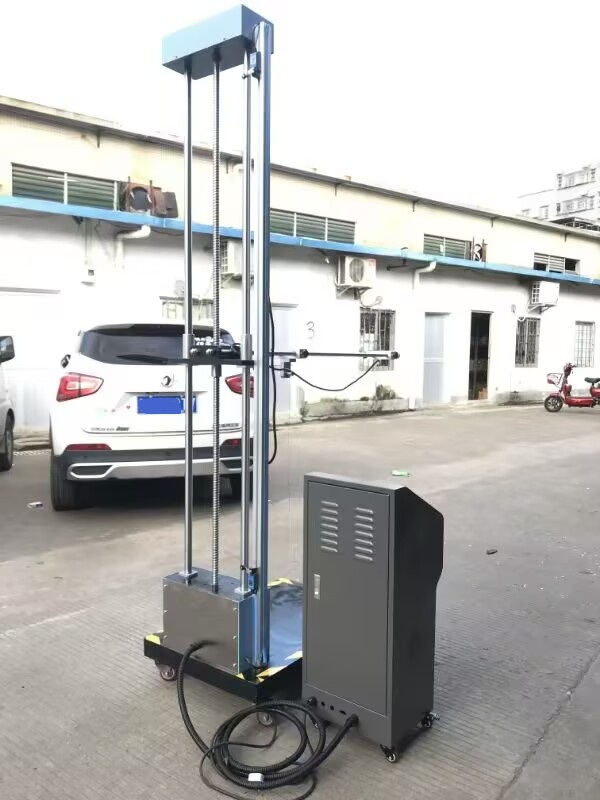

2.钢球冲击试验装置（附录 T.6）：满足 GB4943.1-2022 附录 T.6 ，直 径 50mm ±1mm，光滑实心钢球重量 500g±25g；该球一端固定悬挂，可实现水平面冲击、垂直面冲击；

3.2kΩ无感电阻，5kΩ无感电阻：电阻精度±2%，功率不低于 100W

4.压缩试验装置（图 Y.1）：满足 GB4943.1-2022 标准附录 Y.4.4(图 Y.1 要求）,圆柱形砝码直径 100mm±0.5mm，重量 18kg，可提供 69kPa 压力。含 1.35kg 落锤，锤头是钢制的，直径为 28.6mm，有一个平坦的打击面，在25.4mm 直径处倒圆边。

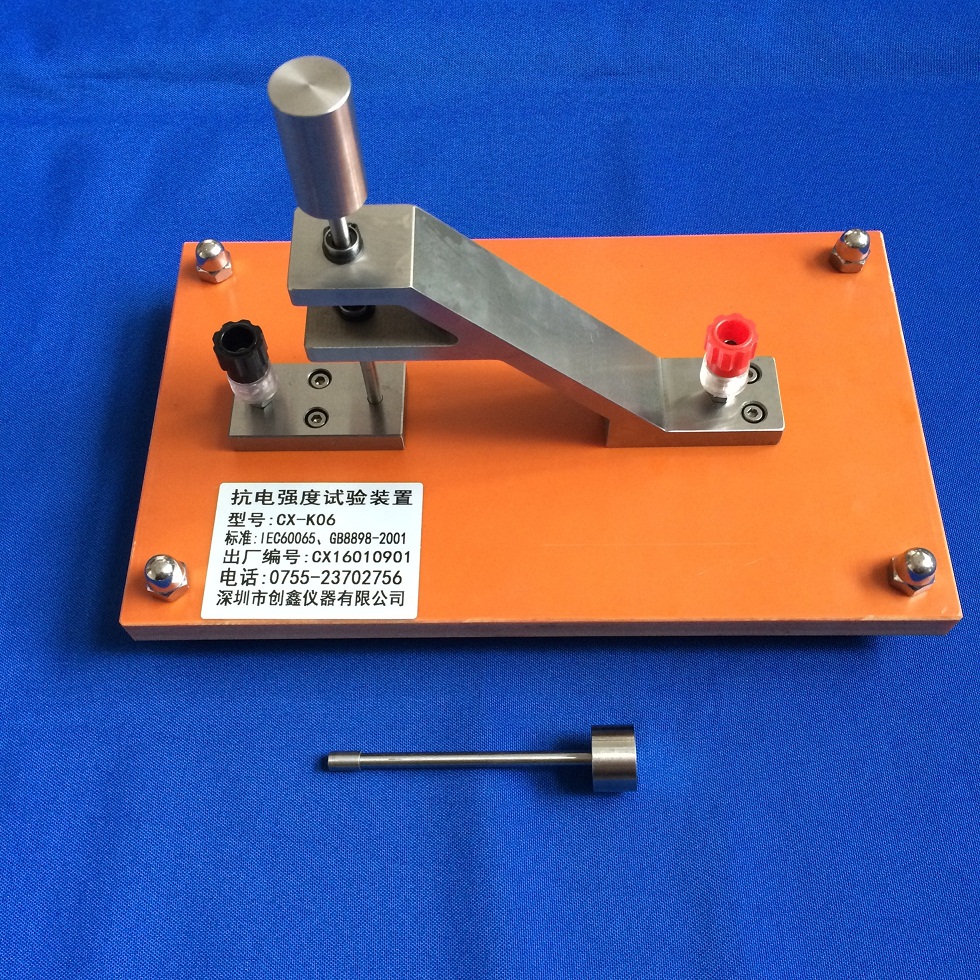

5. 固体 绝 缘 抗 电 强 度 试 验 装 置 ： 满 足 GB
4943.1-2022 中图 29 要求。

6.喷水试验装置（图 Y.2）：
（1）满足 GB4943.1-2022 附录 Y.5.3（图 Y.2）要求。
（2）喷嘴水柱交汇点距地面高度手动可调；
（3）喷嘴数量：3 个喷嘴，每个喷嘴配备水压表；
（4）水压：每个喷嘴水压可保持在 34.5kPa±5%；
（5）喷头符合 GB4943.1-2022 图 Y.3 要求；
（6）测试时间可设置（至少可设置 1h）。
7.提手试验装置：
满足 GB4943.1-2022 标准第 8.8.2 条要求，皮带需要柔性材质（至少需要三根），皮带宽度：
75mm±0.375mm。施加作用力可调且至少能达到100kg，作用力能够从零开始逐渐施加。

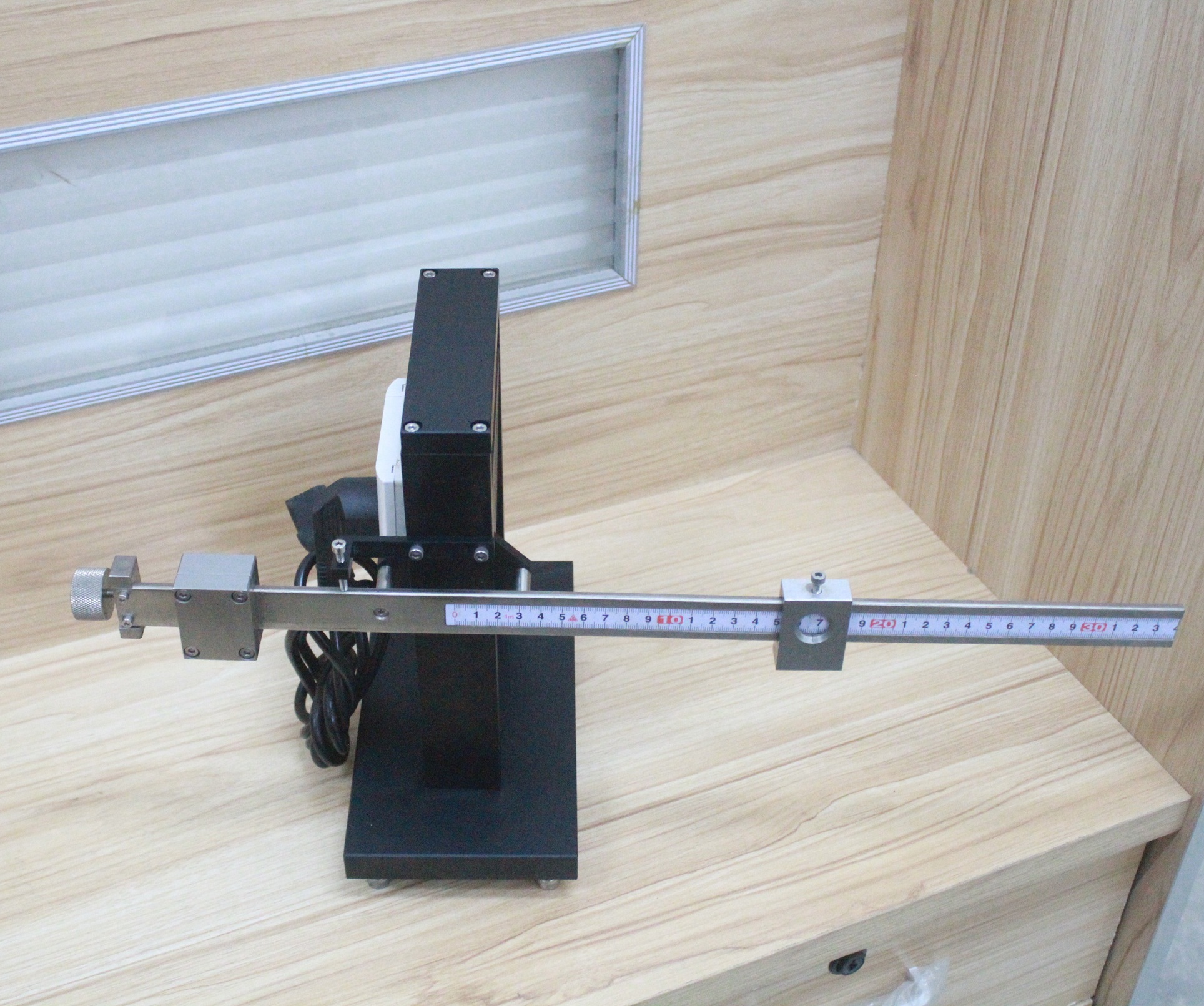

● 8. 直插 式 设 备 测 试 仪 （ 4.7 条） ： 满 足GB4943.1-2022 及 IEC62368 第 4.7 条要求水平轴线距离面板距离：8mm，配插座：国标 10A，16A插座。力矩可调（至少具备 0.25N.m 档位）
9.扭力螺丝刀：测量范围：0.4-2.5N.m，最小刻度：0.1N.m

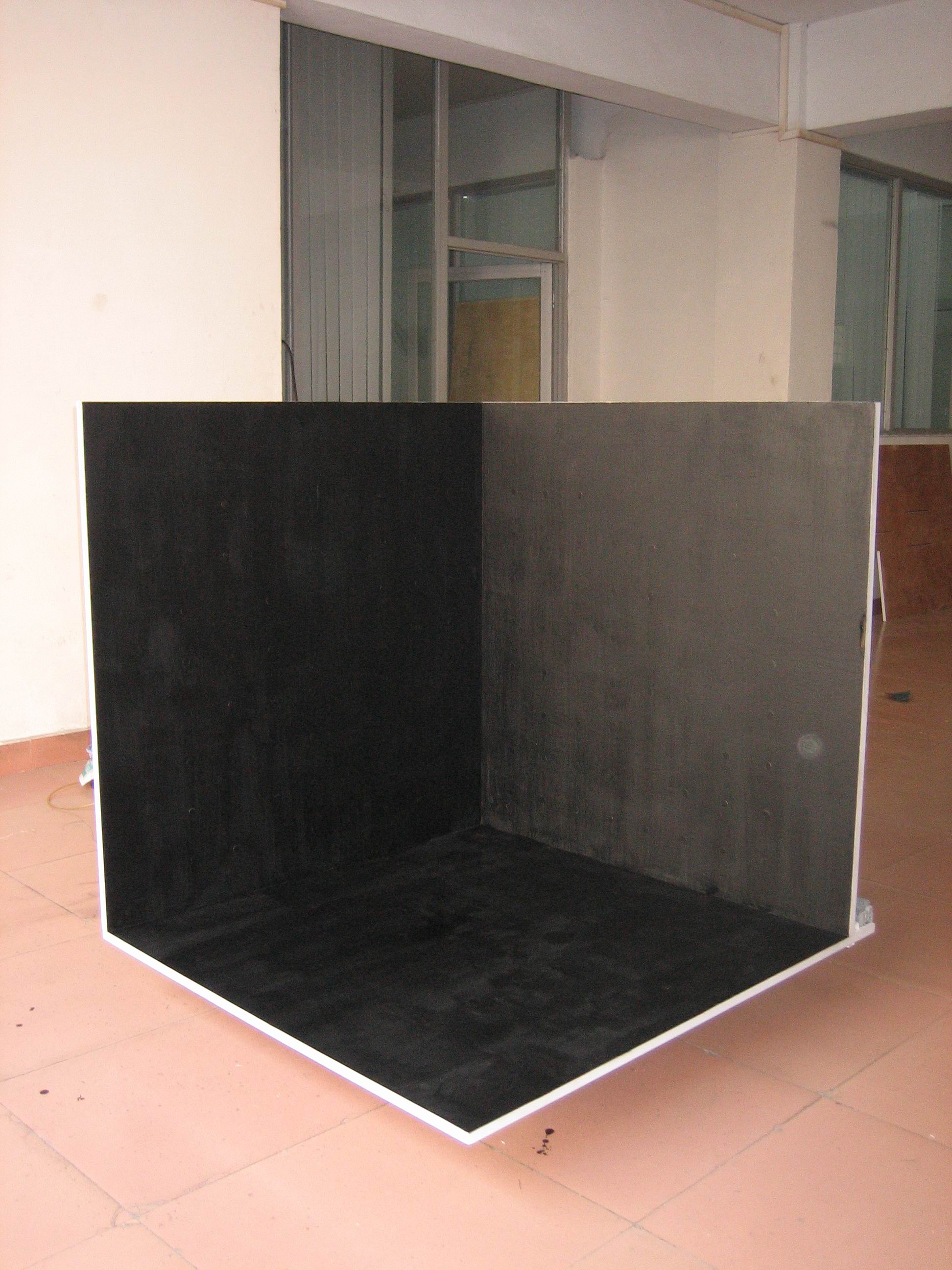

10.测试角：GB4943.1-2022 或 IEC62368-1 第9章热灼伤无光黑漆测试角，W1.2m*D1.2m*H1.8m,φ15×1 黄铜片，板厚 20mm，测温点：75 个

11.安规测试工作台：试验台面使用尺寸不小于2m×1m，配备国际通用接口插座不少于 6 个
12. 测试圆形平面（φ30mm ）：满足标准 GB4943.1-2022 中附录 T 中参数要求，直径：30mm
±0.15mm，一侧有螺纹可以连接推拉力计。
