产品展示

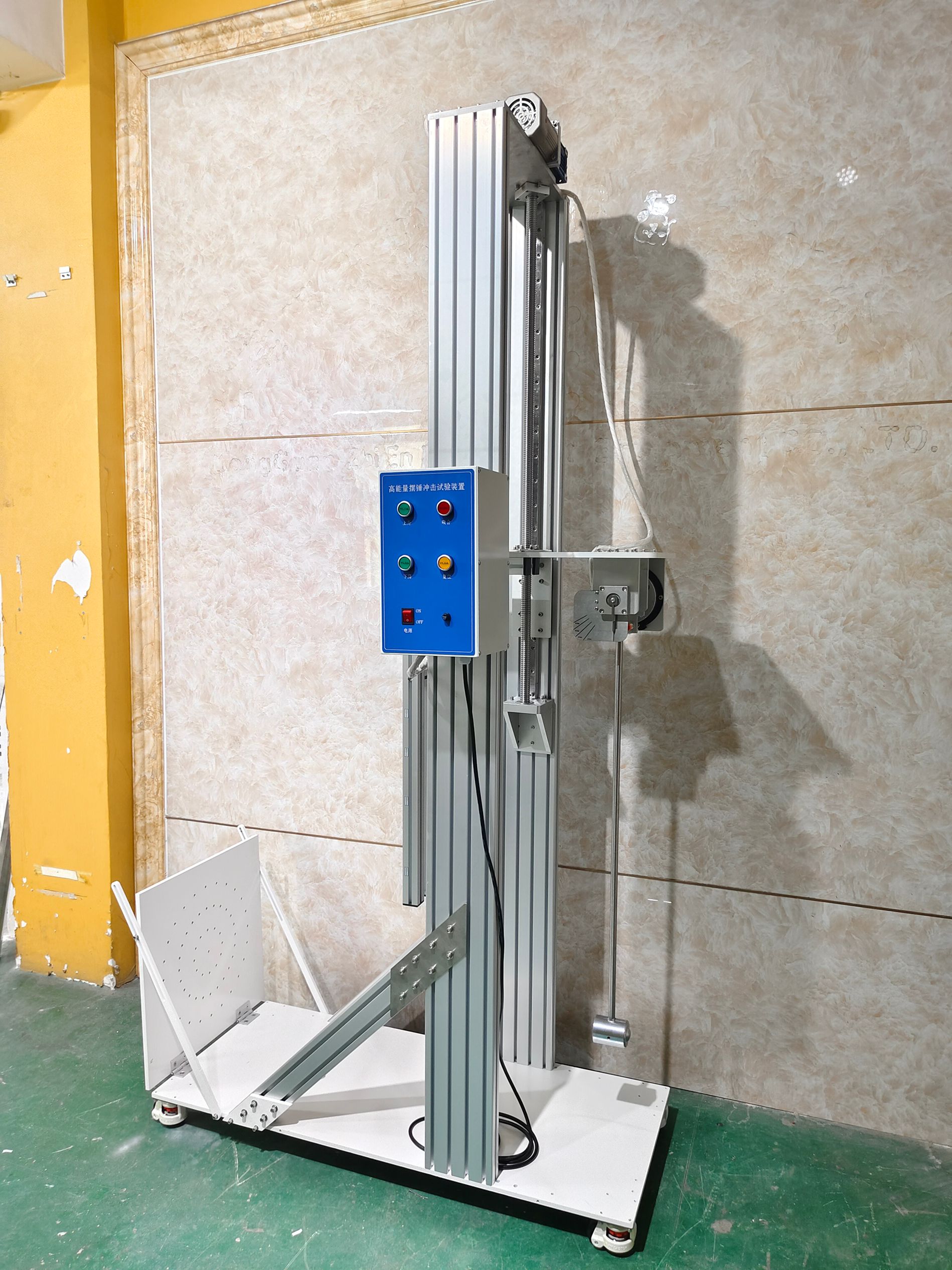

冲击载荷试验装置：设备满足Q/GDW 11008-2013《低压计量箱技术规范》中所有尺寸计量箱冲击载荷试验；GB/T 20641-2006，9.6低压成套开关设备和控制设备空壳体的一般要求；GB 7251.5-2008，8.2.101.5低压成套开关设备和控制设备 第5部分:对公用电网动力配电成套设备的特殊要求

设计标准

工作原理

结构组成

• 底座与支架：一般采用高强度钢板与工字钢连接的底座，稳重且便于运输。整机支架多为四立柱龙门结构，确保装置的稳定性。
• 冲击部分：常见的有摆锤式冲击结构。摆杆前端连接冲击锤头，通过调节摆锤的质量和提升高度，来控制冲击能量。部分装置采用步进马达连接偏心结构拉动摆锤到合适位置，并设有气动释放机构。
• 试样固定装置：用于固定低压计量箱，确保在冲击过程中箱体不会发生位移或晃动，影响试验结果。如一些装置采用气缸驱动的抵板和侧压板来固定不同大小的计量箱。
• 控制部分：通常由控制元件组成，通过测试要求进行操作，可实现对冲击高度、冲击次数等参数的精确控制和设置。

技术参数

• 冲击能量等级：一般有 IK08（5J）、IK09（10J）、IK10（20J）等不同等级，精度可达 ±2%。
• 摆杆长度：常见为 1000mm。
• 冲击锤头：有不同的形式和质量，如等效质量 5kg 的锤头，且具有球面及角状等多种冲击锤头，可自由更换。
• 冲击高度：通常在 200-1200mm 范围内可调，冲击点也可任意调整。

典型装置示例

• 摆锤冲击试验装置：如深圳市创鑫仪器有限公司的相关产品，采用整体式框架结构，具有手动丝杆升降、人工释放、自动电动刹车等功能，可防止二次冲击。
