摆锤冲击试验装置

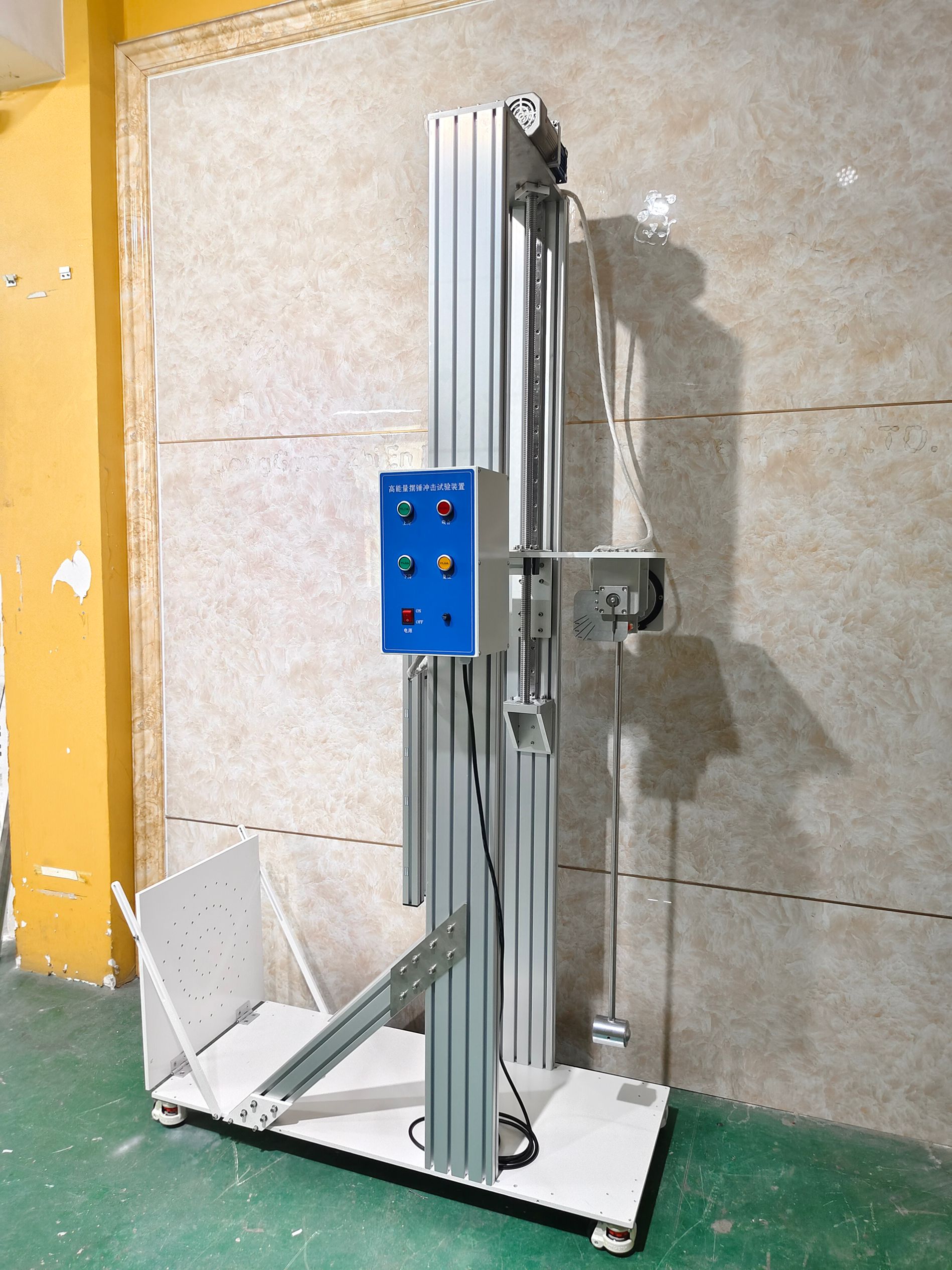

高能量摆锤冲击试验装置
符合GB2423.55-2006 及GBT20138-2006 对试验设备的要求，适用于变电柜等金属薄片和非金属电能计量柜的机械冲击强度试验；设备可整体左右前后移动，上下可调，冲击角度可调。本装置为2J以上高能量摆锤冲击装置。
- 下一条：
- 没有产品了
产品说明
本装置符合GB2423.55-2006 及GBT20138-2006 对试验设备的要求，适用于变电柜等金属薄片和非金属电能计量柜的机械冲击强度试验；设备可整体左右前后移动，上下可调，冲击角度可调。本装置为2J以上高能量摆锤冲击装置。
●技术参数
1、摆杆：长度1000 ㎜，外径15.9 mm、壁厚1.5 mm的钢管，与锤头构成各等效质量；
2、冲击点上下可调，行程200-1200mm,可定制高度，冲击装置前后左右可移动。
3、撞击锤头见表1 撞击元件特性，配2、5、10、20J 锤头摆杆。
4、冲击能量、等效质量与跌落高度对照见表2 跌落高度。
5、IK 等级参数对应表见表3 IK 代码及其相应碰撞能量的对应关系
6、结构原理：试样为正常安放，调整冲击点，定位冲击装置，按释放杆锤头自由冲击试样。
●相关信息
标准参数及图片参考
表1 撞击元件特性
|
能量/J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
|
等效质量±2%kg |
0.25(0.2) |
0.5 |
1.7 |
5 |
5 |
10 |
|
材料 |
尼龙 |
钢 |
||||
|
R/mm |
10 |
25 |
25 |
50 |
50 |
50 |
|
D/mm |
18.5（20） |
35 |
60 |
80 |
100 |
125 |
|
f/mm |
6.2（ 10） |
7 |
10 |
20 |
20 |
25 |
|
r/mm |
- |
- |
6 |
- |
10 |
17 |
表2跌落高度
|
能量/J |
0.14 |
0.2 |
0.3 |
0.35 |
0.4 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
||
|
等 效质量/kg |
0.25 |
0.2 |
0.25 |
0.2 |
0.25 |
0.2 |
0.2 |
0.25 |
0.25 |
0.2 5 |
0.5 |
1.7 |
5 |
5 |
10 |
|
跌落 高 度 ±1%mm |
56 |
100 |
80 |
150 |
140 |
200 |
250 |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
表3IK代码及其相应碰撞能量的对应关系
|
IK 代码 |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
|
碰撞能量/J |
a |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
|
注1、如果要求更高 的碰撞能量 ，推荐取值50J；注2、有些 国家标准使用一位数字表示规定 的碰撞能量 ，为避免与之混肴 ，故特征数字选用两位数字表示 |
|||||||||||
|
a按本标准为无防护 |
|||||||||||
