钢球冲击试验装置是一种用于测试材料或产品抗冲击性能的设备，以下将从其结构组成、工作原理、应用领域等维度展开介绍：
结构组成
• 支撑与高度调节系统：通常由可调节高度的支架构成，如电动升降或手动升降的立柱，能精准调节钢球下落高度，有的还配备数显表和高精度钢尺来显示高度。
• 钢球及释放机构：包括不同规格质量和直径的钢球，以及电磁铁、机械夹具等释放机构，可精准控制钢球释放。
• 试验平台与夹具：用于放置待测产品，部分装置配有万能夹具，能固定不同形状和尺寸的试样。
• 防护与安全系统：如设备四周的防护箱、防护网，防止钢球跌落后冲出，控制部分与试验箱分离，降低噪音影响。
• 数据记录与分析系统：可实时记录冲击能量、试样破损程度等数据，并进行分析。
工作原理
依据自由落体运动原理，将钢球从设定高度释放，使其自由落下冲击待测产品，模拟产品在实际使用中可能遭受的冲击状态，通过观察和分析产品在冲击后的外观、性能变化，评估其抗冲击性能。
应用领域
• 塑料行业：测试塑料薄膜、板材等的抗冲击性能，为产品质量和应用提供参考。
• 建材行业：检测玻璃、陶瓷、石材等建材产品的抗冲击强度，保障其在建筑中的安全性。
• 电子行业：评估电子产品外壳、屏幕等部件的抗冲击能力，确保产品在日常使用和运输中不易损坏。
• 汽车行业：用于测试汽车玻璃、车身材料、内饰件等的抗冲击性能，提升车辆的安全性能。
• 包装行业：测试食品、药品、电子产品等包装材料的抗冲击性能，保护产品在运输和存储过程中不受损坏。
相关标准
常见的有GB4943.1-2022《信息技术设备 安全 第1部分：通用要求》、GB7000.1-2015《灯具 第1部分：一般要求与试验》、GB8898-2011《音频、视频及类似电子设备 安全要求》等，不同行业和产品需依据相应标准进行试验。

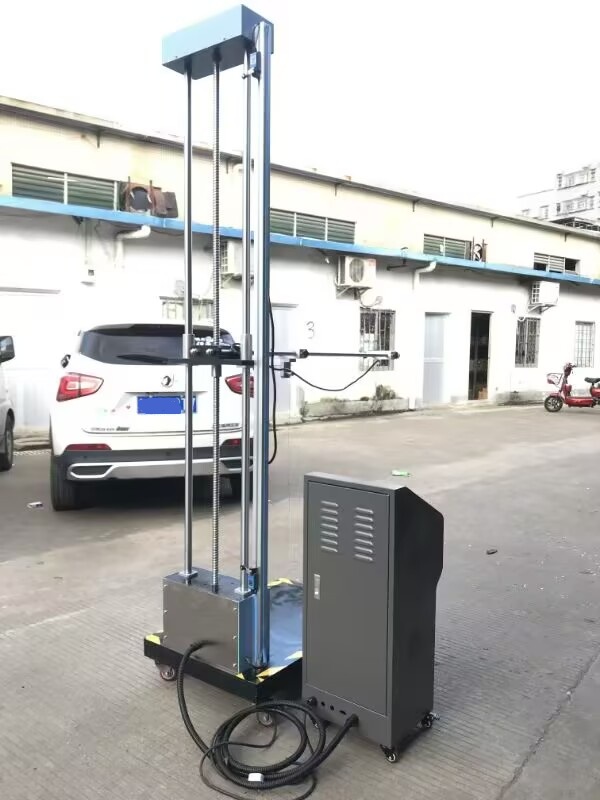

钢球冲击试验装置
一、 产品概述
二、技术参数
1、冲击钢球：
横球Φ50mm带环，500±25g ，Φ50.5mm带环，535±25g ，摆动长度1.3米；
竖球Φ50mm带环，500±25g ，Φ50.5mm带环，535±25g ，摆动长度1.4米；
2、跌落高度：0.5-1.5m可调
3、升降方式：电动
4、 夹持释放方式：电控
5、 依据标准参考图
三、使用步骤
1、 试验准备：
1.1、 将试样按正常位置固定好，保证支撑面为刚性支撑面，首选地面及墙面做支撑面。
1.2、 将设备接通220V电源，根据试样选择跌落方式：垂直跌落或摆动冲击。
垂直跌落冲击试验时，即为竖球跌落，如下图，选择竖球，将钢丝绳一端挂住挂钩，钢球垂直状态刚刚接触试验水平表面，然后对照刻度下降100mm，则跌落高度为1300mm，然后将钢球放置在垂直释放电磁铁卡位。固定轮上刹车装置，防止装置移动。
