GB2099.1插座保护门试验探针的使用方法
符合标准：VDE0620、GB2099.1-2008图9及图10、IEC884-1.2002图9及图10要求
用途：20N推力探针主要用于检验保护门内的带电部件是否被触及，1N推力探针主要用于检验保护门内的带电部件及有加强保护插座的带电部件是否被触及，检验插座结构的防触电性能。
试样范围：插座
结构及功能：尼龙手柄+探针
技术参数:
1、20N推力试验探针GX-1102-1：
探针部分3×1×80mm，端部倒圆R0.2±0.05，20N推力;
2、1N推力试验探针GX-1102-2：
探针部分Φ1×80mm，端部倒圆R0.05，1N推力。

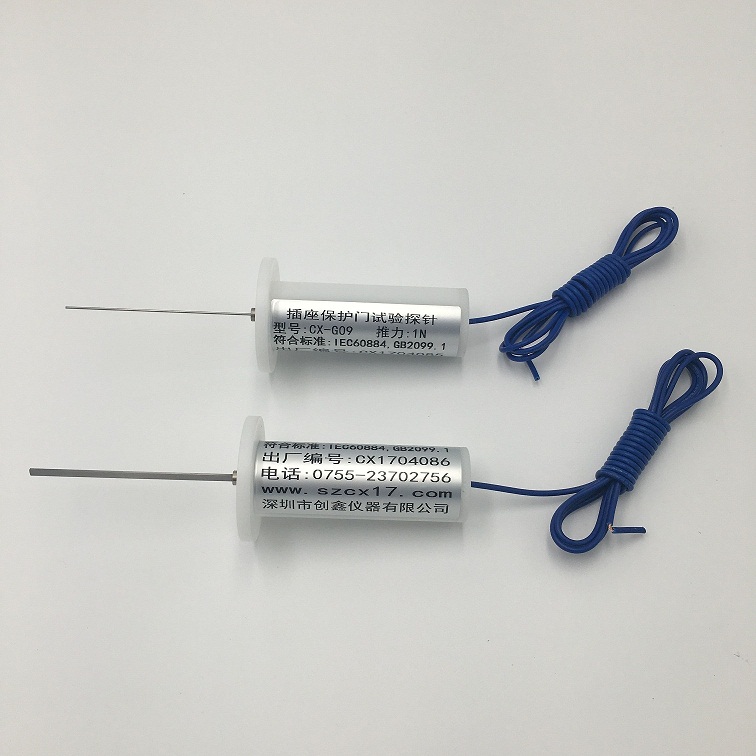

GB2099.1插座保护门试验探针的使用方法
使用方法
l 先用20N插座保护门试验探针依次三个方向施加在保护门的最不利的位置，同一位置三个方向施加20N的力约5秒钟，探针金属部分不能触及带插座电部件。
注意：操作期间不能旋转探针，当探针从一个方向变动到另一个方向时，不施加力，但不能拔出探针。
l 然后用1N插座保护门试验探针以三个方向施加1N的力。每个方向约5秒钟，探针金属部分不能触及带插座电部件。
注意：本次试验需独立碰触，每一次碰触后都要拔出探针。
