以下是关于电缆桥架冲击试验装置的相关介绍：

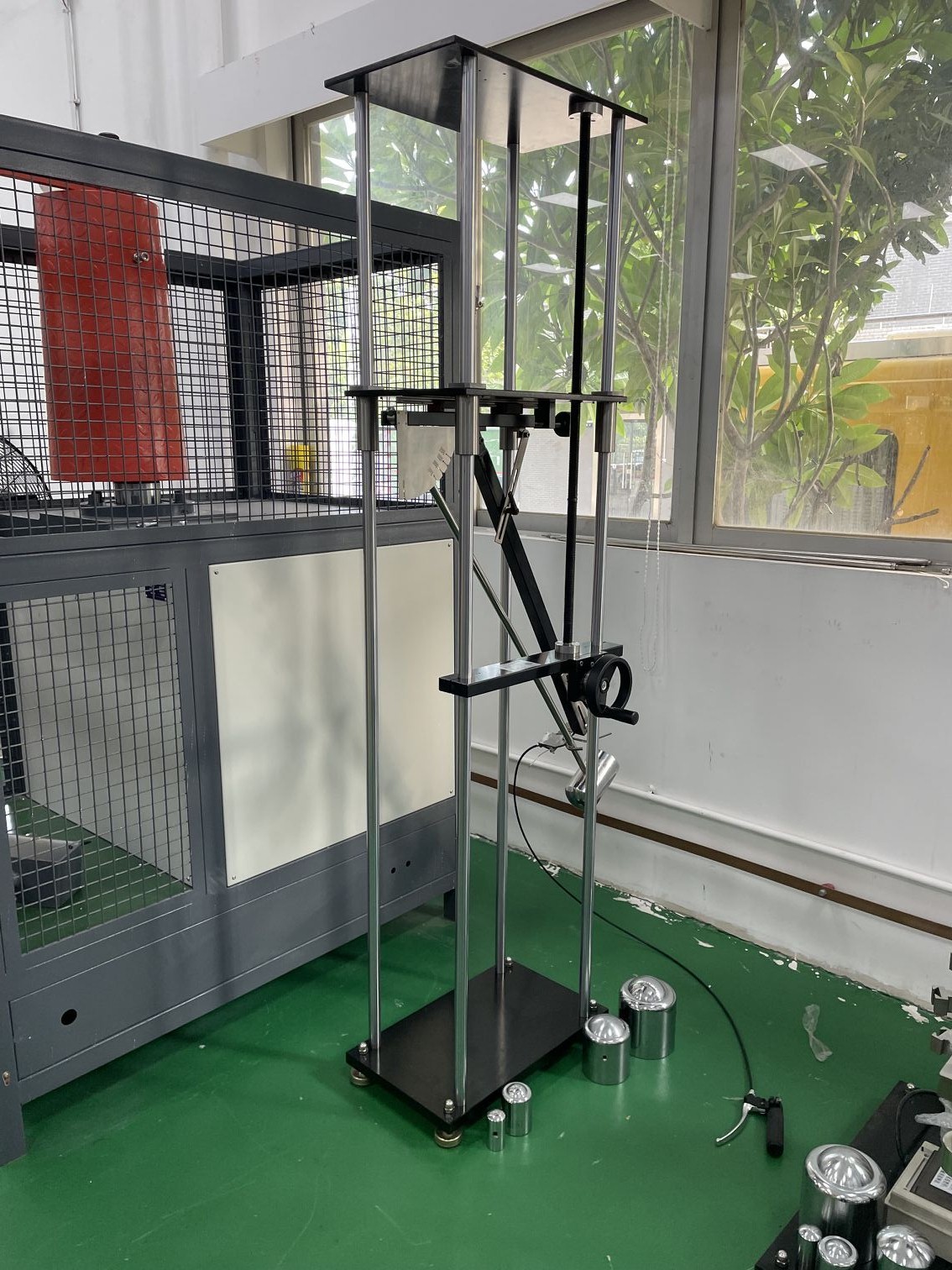

组成部分
• 机架：通常由型材和钢板一体式焊接而成，用于支撑整个装置，保证设备的刚度和稳定性，确保试验过程中不会因机架变形而影响试验结果。
• 锤击头：是对电缆桥架进行冲击的部件，其形状和尺寸根据测试标准设计，如常见的尺寸有直径80mm、长度137mm，冲击头半径为50mm。
• 锤击头提升机构：可将锤击头提升至预定高度，以便进行冲击测试，一般通过电机、丝杠、链条等传动装置来实现。
• 锤击头限位和释放机构：用于精确控制锤击头的冲击高度和释放时机，确保每次冲击的高度和能量符合试验要求，常见的有电磁铁、机械卡扣等形式。

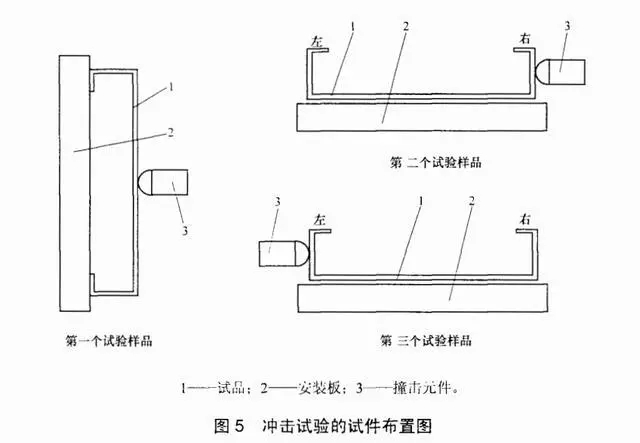

• 试样平台：用于放置和固定电缆桥架试样，可沿框架升降，调整对试样的支撑位置，有的还配备压板，用于将试样压紧固定。
• 横梁：水平移动安装于框架顶端，用于安装冲击试验装置，并可调整冲击锤的水平位置，使冲击点准确落在试样的指定位置。
• 拦板：位于试样平台与冲击锤之间，冲击锤释放对试样冲击后，拦板可对回弹的冲击锤进行拦截捕捉，避免对桥架造成二次冲击。
• 测量与记录装置：包括摄像头、传感器等，摄像头可记录试验过程，传感器用于测量冲击能量、冲击高度、冲击时间等参数，以便后续分析计算电缆桥架的冲击强度。
工作原理
根据能量守恒原理，通过锤击头提升机构将锤击头提升到一定高度，使其具有一定的重力势能，然后通过锤击头限位和释放机构释放锤击头，让其自由落下，将重力势能转化为动能，对电缆桥架试样进行冲击。在冲击过程中，测量与记录装置会记录相关参数，根据这些参数计算出电缆桥架的冲击强度，从而评估其机械性能和抗冲击能力。
技术参数
• 摆杆长度：一般为1000mm左右，与锤头配合形成等效质量，不同的摆杆长度和锤头质量组合可产生不同的冲击能量。
• 等效质量：如10J，代表了冲击时的能量大小，是衡量冲击强度的重要指标。
• 跌落高度：通常为200mm，可根据试验需求进行调整，跌落高度决定了锤击头冲击时的速度和能量。
• 撞击锤头尺寸：常见的有直径80mm、长度137mm，冲击头半径为50mm，其尺寸和形状会影响冲击的效果和受力面积。
