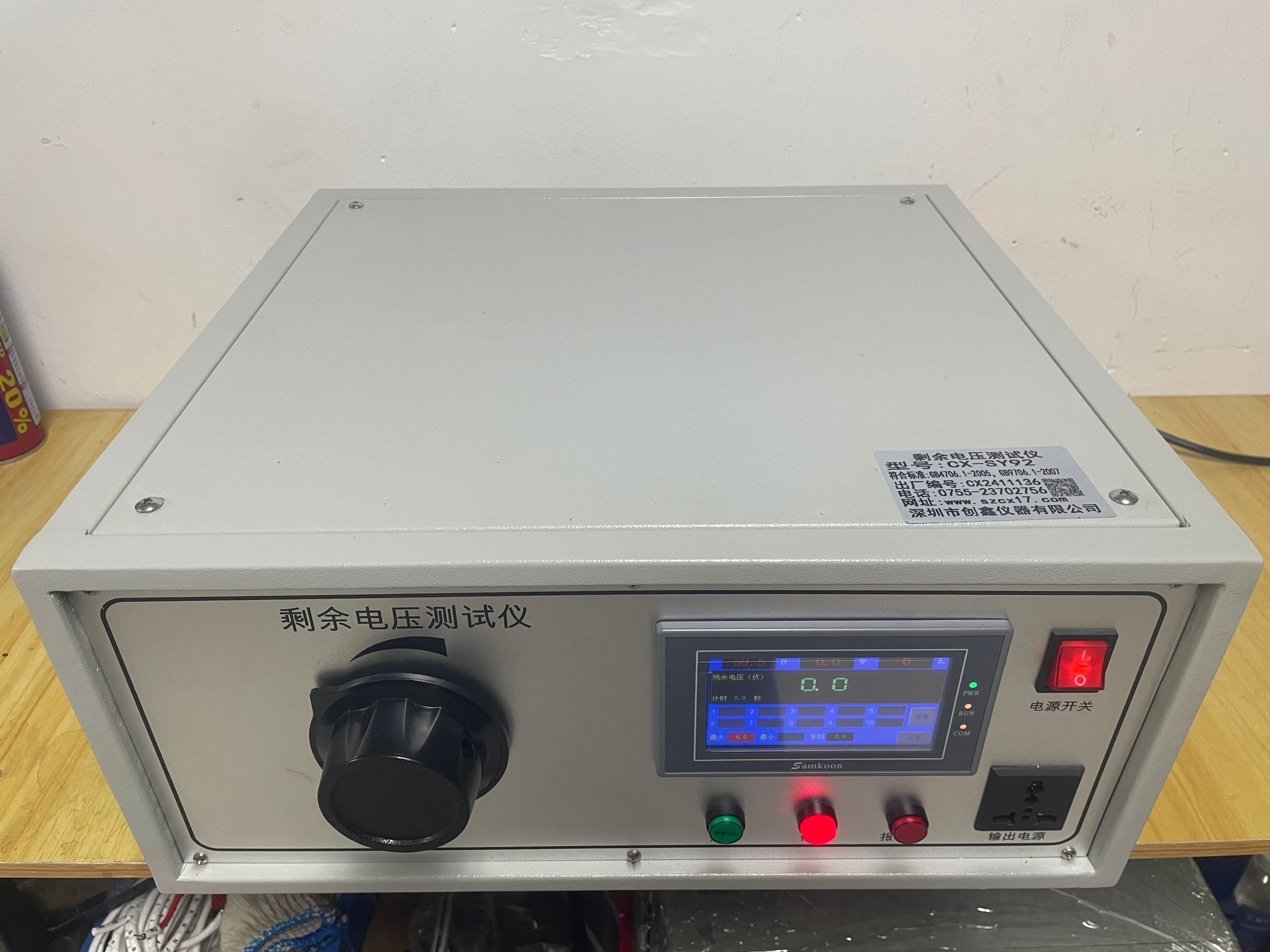

剩余电压测试仪（残余电压测试仪）是根据国家标准GB9706.1-2020《医用电气设备 第1部分:基本安全和基本性能的通用要求》、GB/T 4701-2024《家用和类似用途电器的安全第一部分：安全要求》规定：“用插头与供电网连接的设备，必须设计成在拔断插头之后1s时，各电源插脚之间以及每一电源插脚与设备外壳之间的电压。”设计。本仪器有足够高的测试阻抗采用模拟拔断插头的方法使设备与电网电压在峰值状态断开，用于ME电气设备、有源医疗器械产品、家用电器等电气设备剩余/残余电压测试。

二、主要技术参数：
1﹑输出电压: AC 0～242V；
2、测试电压: 10～150V；
3、测试时间: 1秒；
4、测试阻抗：1000 MΩ；
5、测试报警范围: 60/34V；
6、输出功率：2000W；
7﹑测试判别:声光报警,同时切断电压；
8、仪器电源：AC220V 50Hz。

操作说明
1.    将电源线接入AC220V电源，打开电源开关；
2.    将试样电源插头线与仪器的试样插头连接；并将试样开关打到开的位置；
3.    点击进入系统，在监控界面点击《设置》按钮进入【参数设置】界面，参照图2说明设置测试时的测试项目与试样供电时间，断电角度、报警电压等参数；
4.    设定完毕点击《返回》按钮返回到【参数监控】界面；手动顺时针调节调压旋钮将电压调整到试样额定工作电压；
5.    点击面板《启动》按键开始测试，仪器根据设定的通电时间，接通输出调整好的试样供电电压到试样插座，通电时间到达后断开供电输出，然后延时到设定的延时时间开始测量选定的插脚端的剩余电压；并将测量结果存放在剩余电压测量值列表处；固定的10S停电时间到达后，重复上述测量动作，直到设定的循环测量次数到达；仪器报警或测量次数到达，仪器停止供电输出与测试；
6.    测量完毕，查看记录各次测量值与算术平均值；
7.    试验结束将调压旋钮逆时针调整到最小位置，然后关闭电源开关。


注意事项
1.    调节试验电压时，调节旋钮顺时针缓慢调节至需要的电压值；切勿幅度过快过急以免对仪器内部电子元件造成损坏。
2.    通电时间不要设置过长，1~3秒为主。
