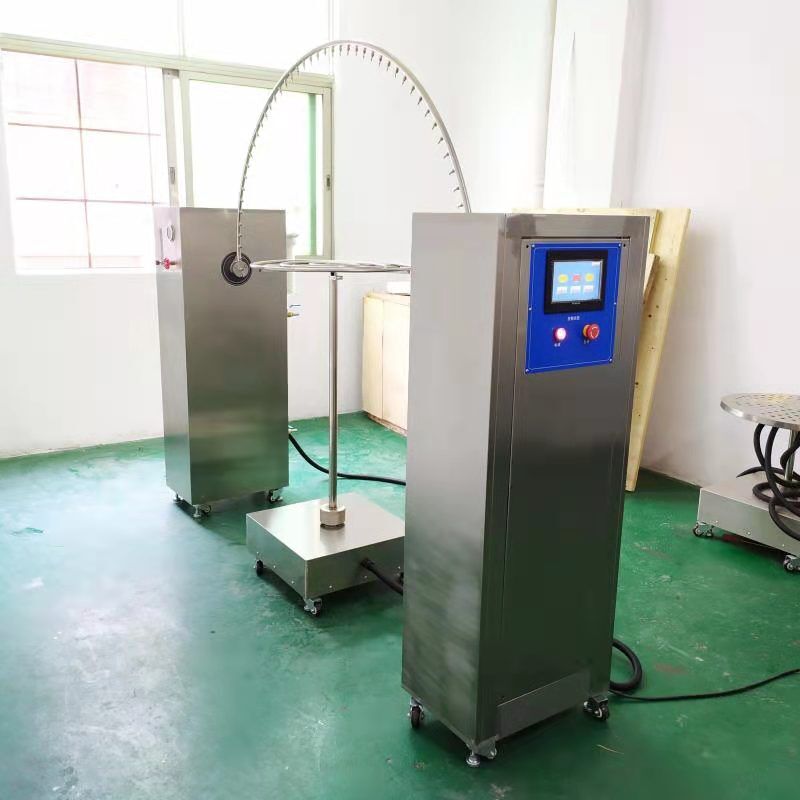

IPX34淋雨试验机用于测试家用电器等产品的防水性能，符合IPX3（防淋水）和IPX4（防溅水）等级标准，以下从工作原理、结构组成、技术参数等方面介绍：

工作原理

通过模拟自然环境中的淋雨或溅水场景，对产品施加特定角度和流量的水流，观察产品在规定时间内的防水能力，判断其是否满足防护等级要求。

结构组成

• 喷水装置：

◦ IPX3：采用摆管喷头，摆管半径通常为375mm或500mm，喷孔均匀分布，可覆盖120°（IPX3）或360°（IPX4）范围，水流从不同角度喷射至样品。

◦ IPX4：除摆管外，也可用手持式喷嘴（直径12.5mm）从任意方向喷水，模拟溅水场景。

• 样品旋转台：不锈钢材质，可360°匀速旋转，确保样品各面均匀受水。

• 控制系统：PLC或触摸屏控制，可设定摆管摆动角度、喷水流量、旋转速度、测试时间等参数（如IPX3摆管摆动角度±60°，IPX4为360°）。

• 水循环系统：水箱储存用水，通过水泵循环输送至喷头，部分设备带过滤装置，确保水质清洁。

• 机架与防护：金属框架支撑，外壳防锈处理，部分设备带透明防护罩，便于观察测试过程。

技术参数

• 摆管半径：375mm（适用于小型样品）或500mm（大型样品）。

• 喷水流量：

◦ IPX3：摆管每孔流量0.07L/min，总流量根据喷孔数量计算（如120°摆管约10-15个孔，总流量0.7-1.05L/min）。

◦ IPX4：摆管总流量10-15L/min，或手持喷嘴流量100L/min（距离样品3m处）。

• 摆动角度：IPX3为±60°（共120°范围），IPX4为360°旋转或摆动。

• 测试时间：通常每面测试5-10分钟，总时间根据样品大小和标准要求调整。

• 喷水压力：约80-100kPa，确保水流喷射强度符合标准。

应用场景

适用于冰箱、洗衣机、空调、厨房电器等家用电器，以及灯具、电动工具、户外设备等，测试其在淋雨或溅水环境下的防水性能，避免内部电路受潮损坏。

测试要点

• IPX3：水流从摆管120°范围内垂直喷水，样品与摆管中心距离为摆管半径，旋转台转速约1r/min。

• IPX4：水流从摆管360°范围或手持喷嘴任意方向喷射，样品需全方位受水，确保无防水死角。
测试后检查样品内部是否进水，带电部件是否短路，以评估防护等级是否达标。
