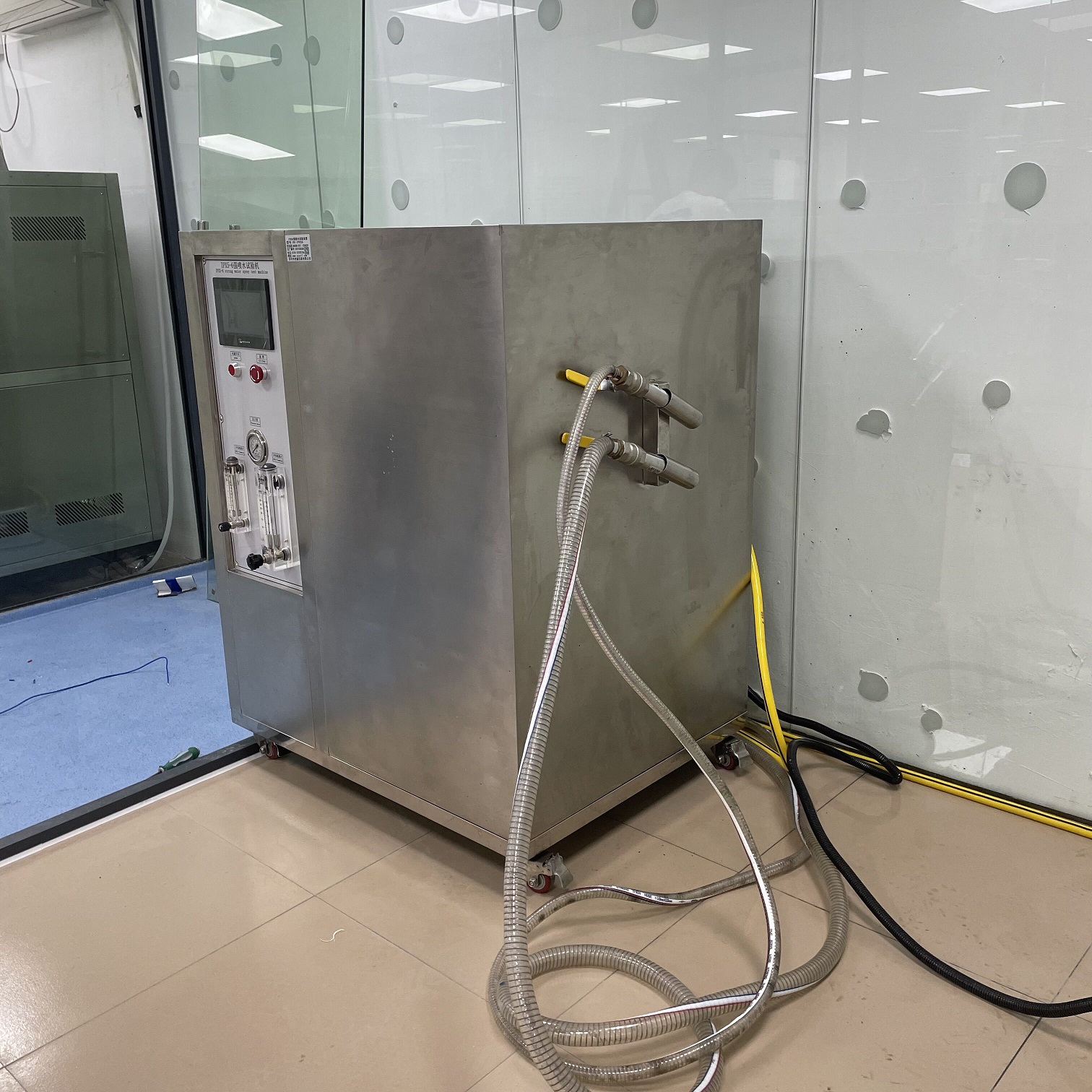

户外电气设备IPX56喷水试验机用于测试设备在喷水（IPX5）和猛烈喷水（IPX6）环境下的防水性能，符合IEC 60529等标准，以下从工作原理、结构组成、技术参数等方面介绍：

工作原理

通过模拟自然环境中不同强度的喷水场景（如低压喷水、高压喷水），对设备施加特定流量和压力的水流，观察设备在规定时间内的防水能力，判断其是否满足防护等级要求。

结构组成

• 喷水装置：

◦ IPX5：采用手持式喷嘴（直径6.3mm），流量约12.5L/min，从任意方向喷水，模拟低压喷水场景。

◦ IPX6：使用手持式喷嘴（直径12.5mm），流量约100L/min，从任意方向猛烈喷水，模拟暴雨或海浪冲击。

• 样品固定架：不锈钢材质，可调节角度和高度，确保样品各面能被水流覆盖，部分设备带旋转台（360°匀速旋转）。

• 控制系统：PLC或触摸屏控制，可设定喷水流量、压力、测试时间、样品旋转速度等参数，实时监控水流状态。

• 水循环系统：水箱（通常≥500L）储存用水，通过高压水泵（IPX6需更高压力）和管路输送至喷嘴，带过滤装置防止杂质堵塞。

• 安全防护：金属机架防锈处理，喷嘴带安全锁止装置，部分设备配备防水漏电保护开关，确保操作安全。

技术参数

• 喷水压力：

◦ IPX5：约30-50kPa（距离样品3m处）。

◦ IPX6：约100-150kPa（距离样品3m处），部分标准要求压力≥100kPa。

• 喷水流量：

◦ IPX5：12.5L/min ±5%。

◦ IPX6：100L/min ±5%。

• 测试时间：

◦ IPX5：每平方米样品表面积喷水1min，总时间≥15min。

◦ IPX6：每平方米样品表面积喷水1min，总时间≥30min。

• 喷嘴距离：喷嘴与样品表面距离固定为3m，确保水流喷射强度均匀。

应用场景

适用于户外配电箱、路灯、充电桩、户外电机、摄像机、通讯基站设备等，测试其在暴雨、喷水清洗或海浪冲击等环境下的防水性能，避免雨水渗入导致设备故障。

测试要点

• IPX5：水流从任意方向喷射，样品需全方位受水，重点测试缝隙、接口等薄弱部位。

• IPX6：水流压力更大，需确保喷嘴正对样品表面，喷射角度无限制（包括顶部、侧面等），测试后检查设备内部是否进水、电气部件是否受潮。

• 部分设备需搭配压力计和流量计校准喷嘴流量，确保符合标准要求（如IPX6流量误差≤5%）。
