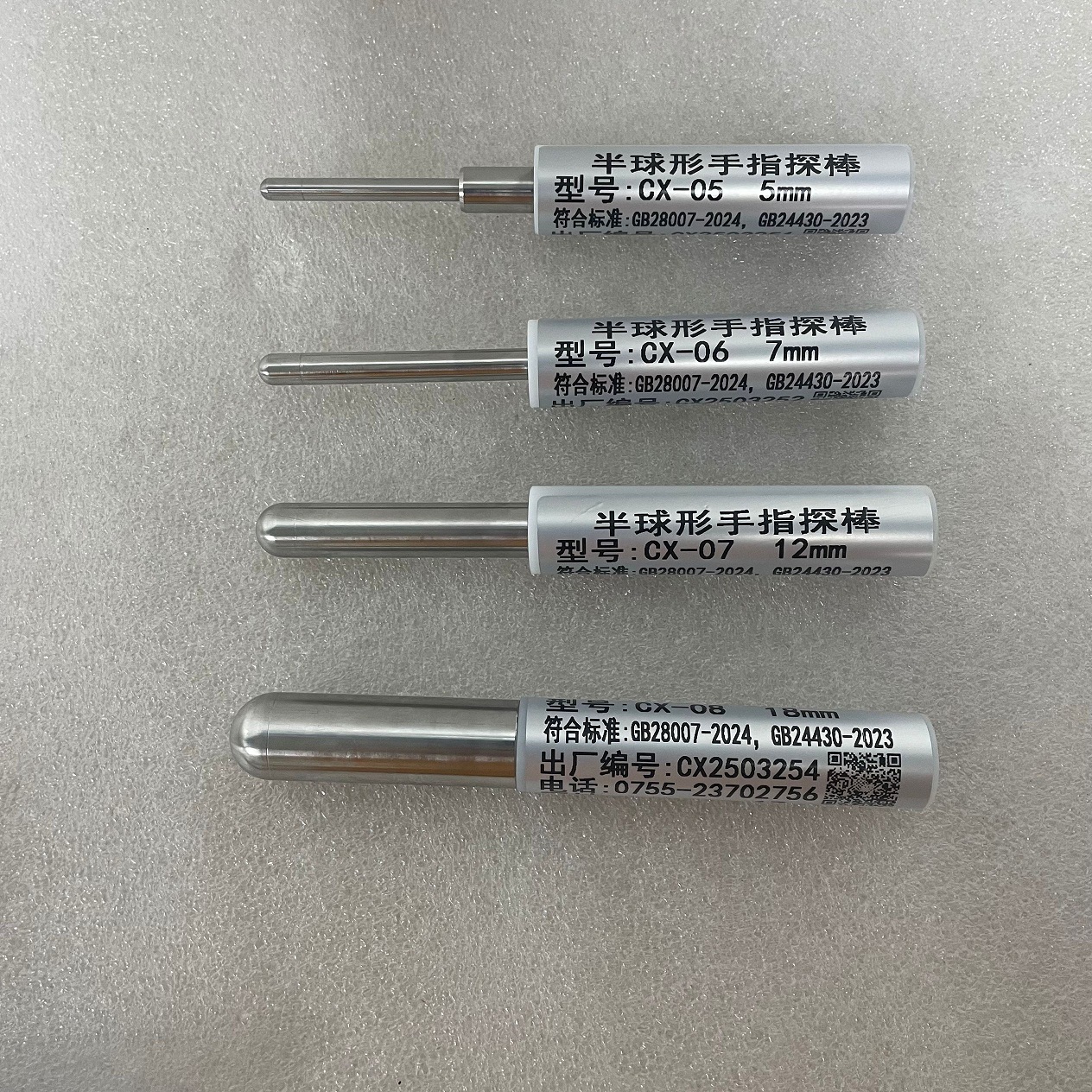

GB28007-2024图8半球形手指探棒

GB 28007-2024 婴幼儿及儿童家具安全技术要求
4.2.4 孔、间隙及开口
4.2.4.1 产品可触及区域内刚性部件上,深度超过 10 mm的孔及间隙,其直径或间隙用直径7 mm的 半球形手指探棒(见图8)施力30 N 不应通过,或用直径12 mm 的半球形手指探棒(见图8)不施力应通 过;若其直径或间隙不小于 7 mm、小于 12 mm,用形状评估探棒(见图9)施力 5 N,形状评估探棒插入 深度应不小于 10 mm 且应能在施加相反力5 N 作用下拔出。半球形手指探棒和形状评估探棒采用塑 料或其他硬质、光滑材料制成,端部连接力值测量装置。

标准主要技术参数：

1. 前端为半球状。

2. 探棒直径包括φ5-0.1mm，φ7-0.1mm，φ12+0.1mm，φ18+0.1mm。

3. 半球状端部到刻度线的距离为10-0.1MM

相关标准产品如下：

序号 标准号   图号       名称                  规格

1   GB28007   图8   半球形手指探棒     Φ5mm

2   GB28007   图8   半球形手指探棒     Φ7mm

3   GB28007   图8   半球形手指探棒     Φ12mm

4   GB28007   图8   半球形手指探棒     Φ18mm

5   GB28007   图9    形状评估探棒      L=12mm

6   GB28007   图9    形状评估探棒      L=5mm

7   GB28007   图10   网眼手指探棒

8   GB28007   图11   小型头规

9   GB28007   图12   大型头规

10   GB28007   图13   V形开口试验模板
