GB28007-2024图9形状评估探棒
GB28007-2024图9形状评估探棒

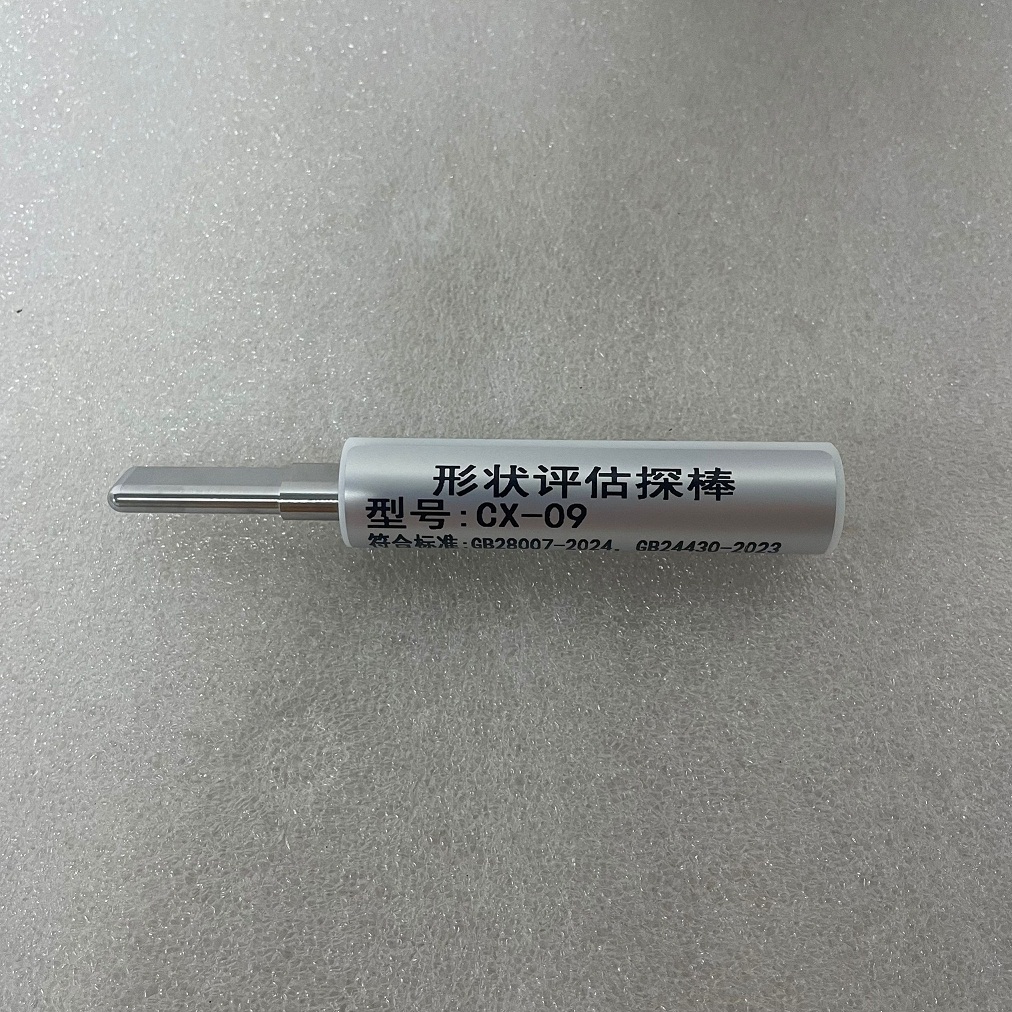

GB28007-2024图9形状评估探棒4.2.4.1 产品可触及区域内刚性部件上,深度超过 10 mm的孔及间隙,其直径或间隙用直径7 mm的 半球形手指探棒(见图8)施力30 N 不应通过,或用直径12 mm 的半球形手指探棒(见图8)不施力应通 过;若其直径或间隙不小于 7 mm、小于 12 mm,用形状评估探棒(见图9)施力 5 N,形状评估探棒插入 深度应不小于 10 mm 且应能在施加相反力5 N 作用下拔出。半球形手指探棒和形状评估探棒采用塑 料或其他硬质、光滑材料制成,端部连接力值测量装置。
相关标准产品如下：
序号 标准号 图号 名称 规格
1 GB28007 图8 半球形手指探棒 Φ5mm
2 GB28007 图8 半球形手指探棒 Φ7mm
3 GB28007 图8 半球形手指探棒 Φ12mm
4 GB28007 图8 半球形手指探棒 Φ18mm
5 GB28007 图9 形状评估探棒 L=12mm
6 GB28007 图9 形状评估探棒 L=5mm
7 GB28007 图10 网眼手指探棒
8 GB28007 图11 小型头规
9 GB28007 图12 大型头规
10 GB28007 图13 V形开口试验模板
