GB/T 4208-2017《外壳防护等级（IP 代码）》完整标准解读
一、标准基础信息
IP：固定代号（Ingress Protection 侵入防护）
第 1 位数字（0~6）：防固体异物 + 防人手 / 工具触碰带电件
第 2 位数字（0~9）：防水侵入等级（0~8 浸水，9 = 高温高压喷淋）
附加字母（可选 A/B/C/D）：细化防接触危险部件
补充字母（可选 H/M/S/W）：设备工况特殊说明
示例：IP65、IP54M、IP20C、IP69K
三、第一位特征数字（防尘 + 防接触，0~6）
表格
数字 防护定义 测试说明 LED 灯具典型应用
0 无防护 无防尘、无防触碰 室内裸板、无外壳光源
1 防≥50mm 固体（手掌） 50mm 探棒无法触及带电件 简易室内吸顶灯 IP1X
2 防≥12.5mm 固体（手指） 12.5mm 手指探棒隔离危险部件 室内筒灯 IP20
3 防≥2.5mm 固体（螺丝刀） 2.5mm 金属试具不可伸入 室内配电箱 IP30
4 防≥1.0mm 固体（细导线） 细线无法进入内部 阳台灯具 IP44
5 防尘（防大量粉尘沉积） 扬尘箱试验，粉尘不造成故障 户外路灯 IP54/IP55
6 尘密（完全防尘） 负压粉尘箱，无粉尘渗入内腔 工矿灯、充电桩 IP65/IP66
表格
数字 等级名称 试验条件简述 适用场景
0 无防水防护 不做防水测试 纯室内面板灯 IP20
1 垂直滴水 垂直滴水 10min 天花板内嵌灯具 IPX1
2 15° 倾斜滴水 外壳倾斜 15° 滴水 10min 普通室内厨卫灯 IPX2
3 淋水 60° 摆管淋水 10min 阳台半户外 IPX3
4 溅水 全方位摆管溅水 10min 庭院灯 IPX4
5 低压喷水 6.3mm 喷嘴全方位喷水 普通户外路灯 IPX5
6 强力高压喷水 12.5mm 大流量喷嘴冲刷 道路灯、洗车区设备 IPX6
7 短时浸水 水下 1m 浸泡 30min 水下景观灯 IP67
8 持续潜水 厂商约定水深长期浸泡 水下射灯 IP68
9K 高温高压冲洗 80℃高压热水多角度喷射 食品车间、环卫设备 IP69K
五、可选附加字母、补充字母含义
1）附加字母（A~D，细化防触碰）
A：防手背触及
B：防手指触及
C：防工具（螺丝刀）触及
D：防细金属线触及
例：IP20C = IP20 基础上额外防螺丝刀伸入
2）补充字母（H/M/S/W）
H：高压专用设备
M：防水测试时设备通电运行
S：防水测试时设备静止不通电
W：户外气候加强型（耐风雨、温差）
六、全套 IP 试验设备与判定准则

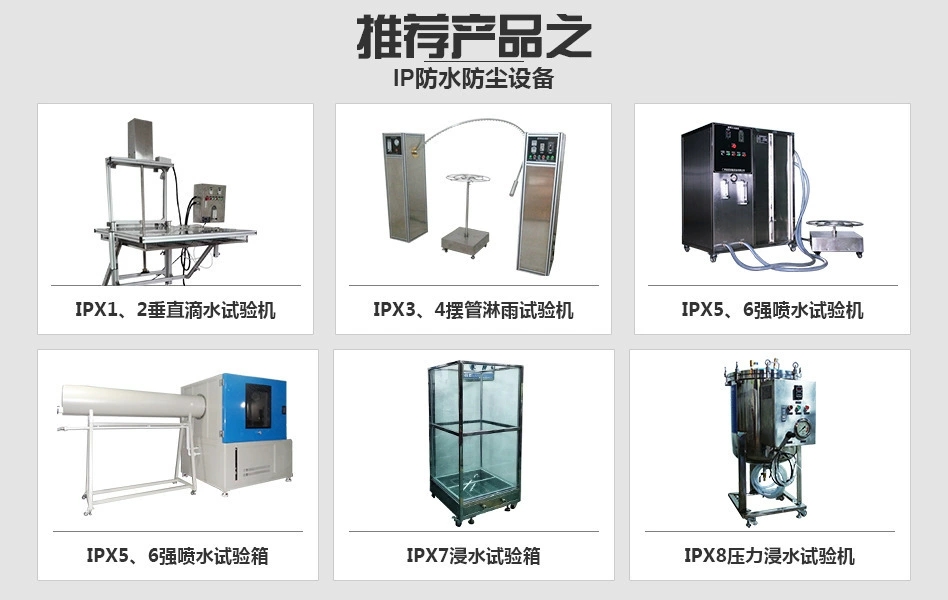

1. 测试设备分类

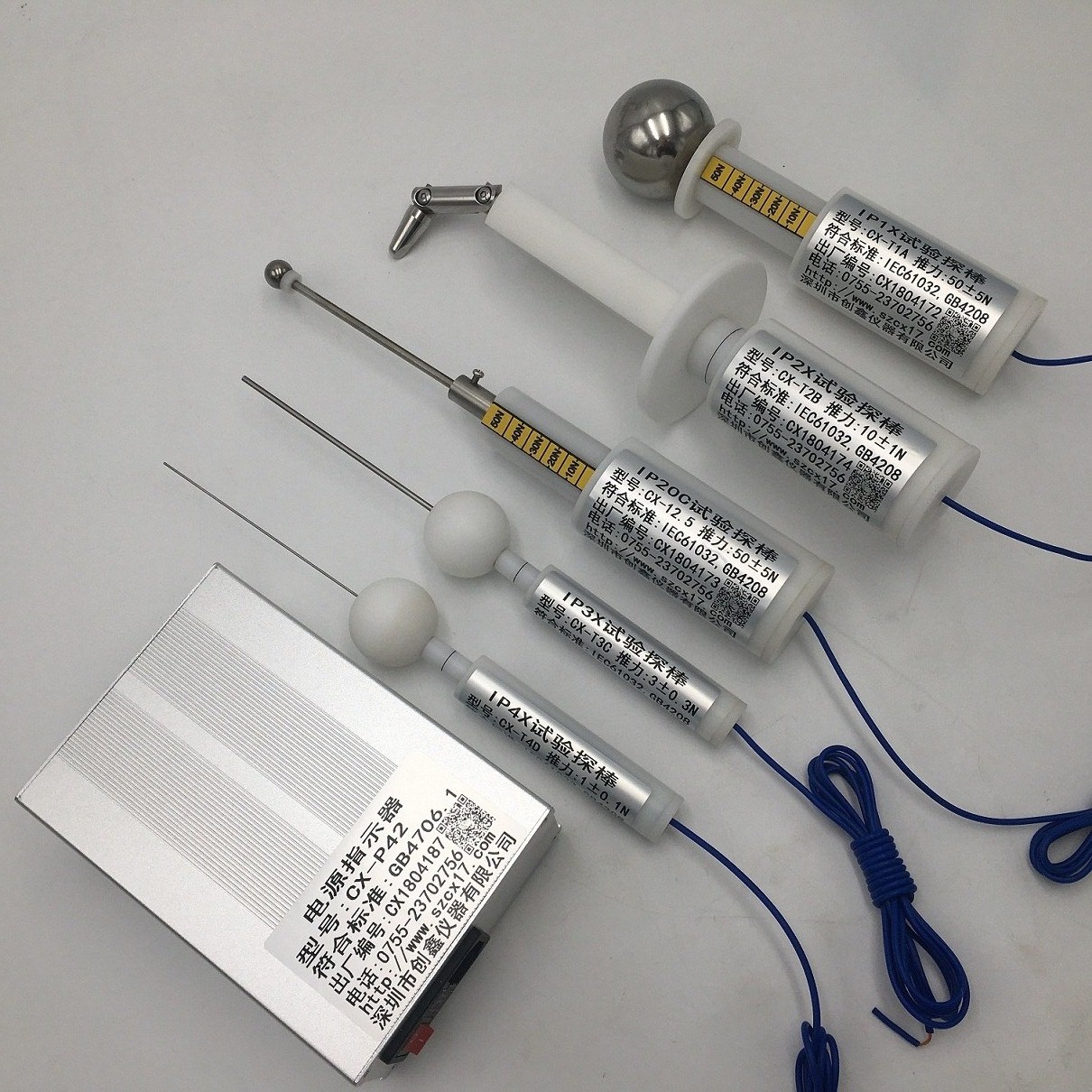

固体试具探棒（IP1X~IP4X 防接触测试）
防尘扬尘试验箱（IP5X、IP6X）
滴水装置（IPX1、IPX2）
摆管淋雨装置（IPX3、IPX4）
防喷水试验喷枪（IPX5、IPX6）
浸水试验槽（IPX7、IPX8）
高温高压喷淋试验机（IPX9K）
2. 试验合格判定（硬性要求）
防尘测试：内部无有害粉尘堆积，不造成绝缘短路、器件失效；
防水测试：外壳内腔无积水、无渗水，绝缘电阻、电气性能正常；
带电部件与外壳爬电距离、电气间隙不受水 / 粉尘破坏；
轻微表面水渍、外壳外侧浮灰不判定不合格。
