• 能量容差：±5%；跌落高度公差 ±1%

3. 撞击次数、点位与角度

1. 撞击次数：无特殊规定时，每个测试点连续撞击 3 次；高可靠产品可按规范增至 5 次
2. 冲击点位：选取边角、接缝、外壳薄弱区、旋钮、接口、玻璃面板、盖板等易撞击位置
3. 冲击角度：锤头冲击方向垂直于试样被测表面，角度偏差≤5°；边角可沿 45° 斜向冲击
4. 间隔要求：同一点两次撞击间隔≥30s，避免材料热累积、应力叠加

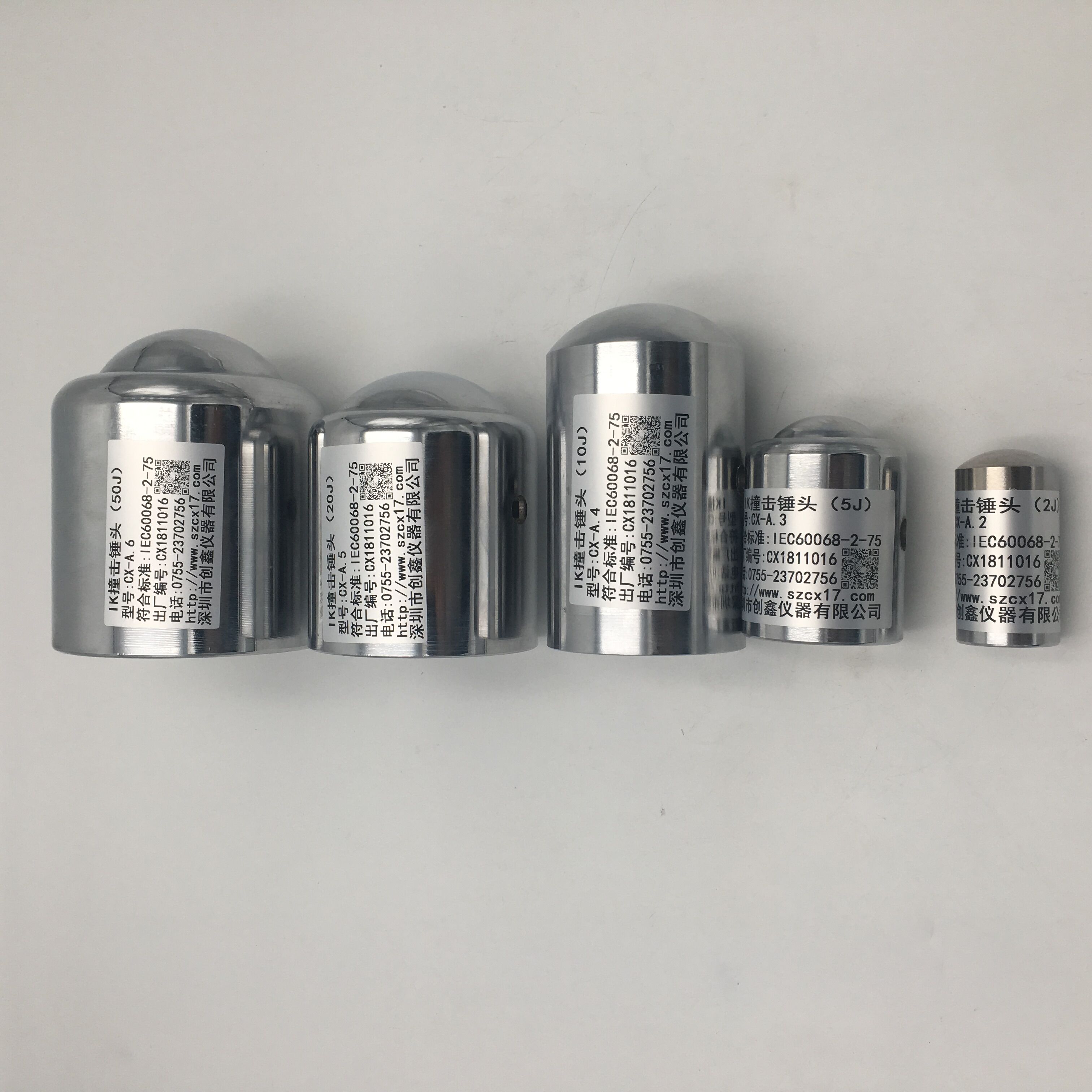

4. 撞击元件（锤头）统一规范

• 材质：淬火钢，半球形头部；标准直径 25mm（大能量 50mm）
• 表面无磨损、划痕、变形，每年计量校准；磨损超标立即更换
• 三种装置锤头几何尺寸完全统一，保证试验等效性（附录 A 规范性要求）

二、三类试验装置设备要求与操作方法

（一）Eha 摆锤锤击试验（摆式冲击，适合中低能量 0.14～20J）

1. 装置要求

• 摆杆轻质低变形，撞击等效质量严格匹配上表；释放机构无预加外力
• 撞击后立即制动锤头（抓撞击元件而非摆杆），杜绝反弹二次撞击，防止摆杆弯曲变形
• 摆锤释放高度刻度精准，高度误差≤1mm

2. 测试步骤
