GB 1002-2024标准（以下简称“新版标准”）于2024年7月24日发布，并将于2025年8月1日实施。其中，关于单相插头的带电插销是否强制要求施加绝缘护套，新版标准是怎么规定的？

法规背景：

因为GB/T 1002-2021标准（以下简称“现行标准”）规定插头的带电插销可带有绝缘护套，并非强制施加，目前也仅有很少一部分产品施加了绝缘护套，再加上增加绝缘护套涉及到产品结构的改动，所以企业普遍关心新版标准对绝缘护套的具体要求，以便提前做产品设计并及时切换产品。

新版标准要求：

新版标准第4.2.2条款-插销的绝缘护套，对施加护套的具体要求做出了详细的规定，主要有以下几个方面：

4.2.2.1 插头的带电插销应带有绝缘护套。从这个条款可以看出，施加绝缘护套是强制性要求了，不再由企业自己选择。
4.2.2.2 & 4.2.2.3对绝缘护套高度，以及去除绝缘护套后插销本体的宽度和厚度做了具体规定（见如下示意图），要求相比现行标准更加详细。
举例说明，对于图1的插头（平行两插），G值为（7-7.5）mm，对于额定电流值≤10A的插头，t值应不小于1.0mm，w值应不小于5.2mm。
4.2.2.4对绝缘护套的颜色做出了规定，具体如下：
对不可拆线插头或可拆线插头、符合GB/T 2099.3的转换器，绝缘护套的颜色应为黑色、白色或灰色。
对直插式设备的插头，绝缘护套的颜色可由制造商选择，但不应是黄色、绿色、或黄绿组合。
4.2.2.5规定，带绝缘护套的插头的带电插销应进行弯折试验，试验的目的是为了模拟当插头被踩踏后，弯曲的插销被拉直后可能发生的损坏，试验方法见如下示意图，进行20个完整的循环，试验后，插销不应断裂。

结论：根据新版标准的要求，对于单相插头（包括直插式设备）执行新版标准后其带电插销均应施加绝缘护套，且护套也应能通过相应量规的检查。而且新版标准对绝缘护套的技术要求更加详尽，也增加了相关的安规测试内容。

过渡期规定：

那么，什么时候开始强制执行此要求呢？标准的第6章给出了实施过渡期的规定：

其中第6.2条规定，对于插头的带电插销应带有绝缘护套(4.2.2)的要求，自本文件实施之日第25个月开始实施，即2027年8月1日。

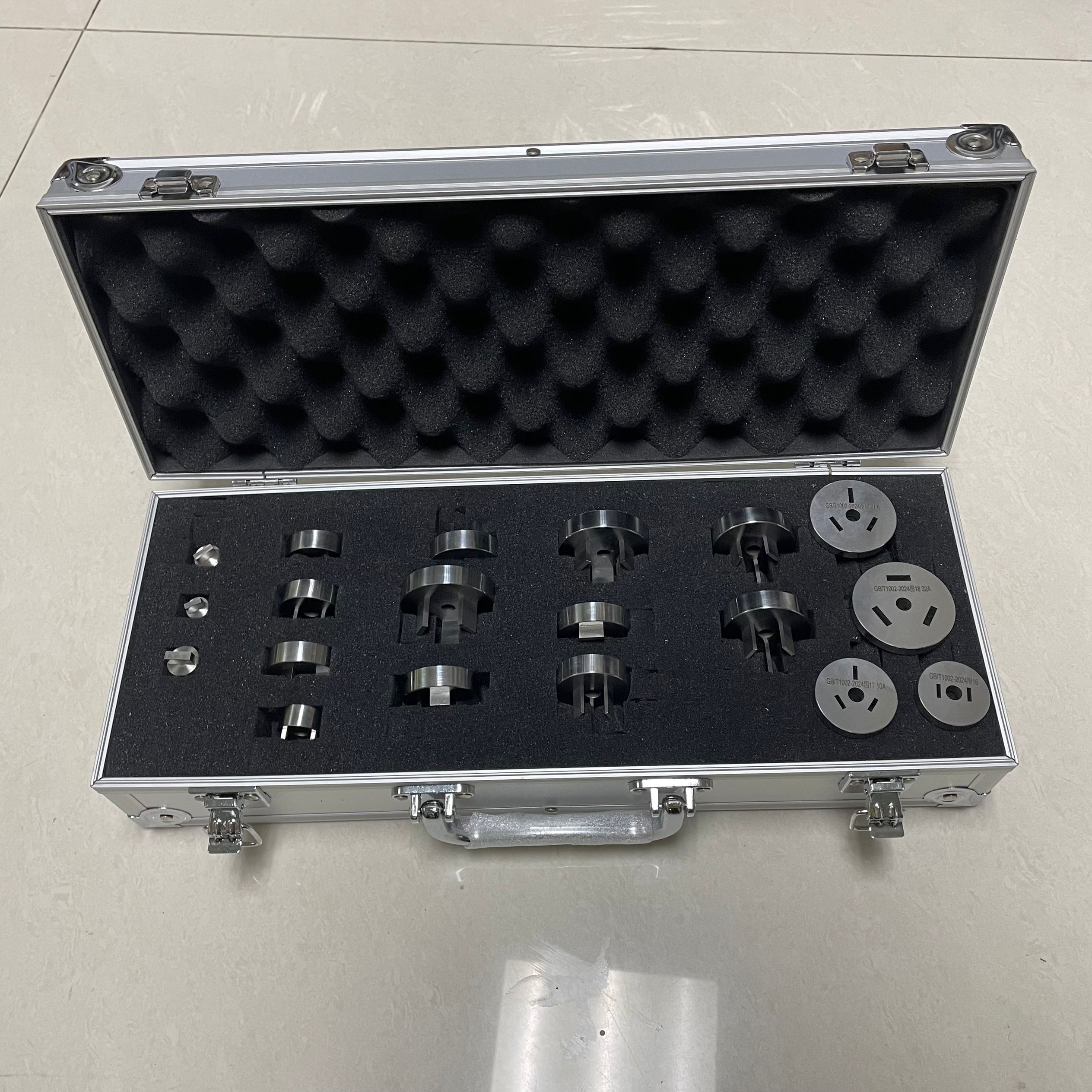

GB 1002-2024新国标单相插头插座量规实物照片

GB/T 1002-2024标准插头插座量规

产品概述：

本量规符合GB/T 1002-2024标准图12～图25规定参数尺寸，用于家用和类似用途单相插头插座尺寸测量、验证；

数量：1套共计19件，清单如下表

序号	图号	量规描述	数量	19件
GB/T 1002-2024家用和类似用途单相插头插座型式、基本参数和尺寸
1	图12	单相两极插座不接触规	1件	插头量规
2	图13	10A单相两极带接地插座不接触规	1件	插头量规
3	图13	16A 单相两极带接地插座不接触规	1件	插头量规
4	图14	32A 单相两极带接地插座不接触规	1件	插座量规
5	图16	10A单相两极插头量规	1件	插座量规
6	图17	10A单相两极带接地插头量规	1件	插座量规
7	图17	16A 单相两极带接地插头量规	1件	插座量规
8	图18	32A 单相两极带接地插头量规	1件	插座量规
9	图19	单相两极插座通规	1件	插座量规
10	图20	10A单相两极带接地插座通规	1件	插座量规
11	图20	16A 单相两极带接地插座通规	1件	插座量规
12	图21	32A 单相两极带接地插座通规	1件	插座量规
13	图22	10A单相插座单插销孔止规	1件	插座量规
14	图22	16A单相插座单插销孔止规	1件	插座量规
15	图22	32A单相插座单插销孔止规	1件	插座量规
16	图23	单相两极插座接触规	1件	插座量规
17	图24	10A单相两极带接地插座接触规	1件	插座量规
18	图24	16A 单相两极带接地插座接触规	1件	插座量规
19	图25	32A 单相两极带接地插座接触规	1件	插座量规
