标准试验指的种类与图片介绍
符合标准：GB/T16482-2008图2、IEC61032图2、GB/T16842及GB4208 IP2、IEC60529 IP1、IEC60065
用途：检验防止人体触及危险部件的基本防护，也用于防止手指触及的防护检验
试样范围：容易触及的外壳带电部件或机械部件
结构及功能：模拟人的手指，由指头、指中、指座、绝缘手柄组成。有两个活动关节，能在90°内弯曲。
技术参数：
|
型号 |
CX-2B |
CX-Y2B |

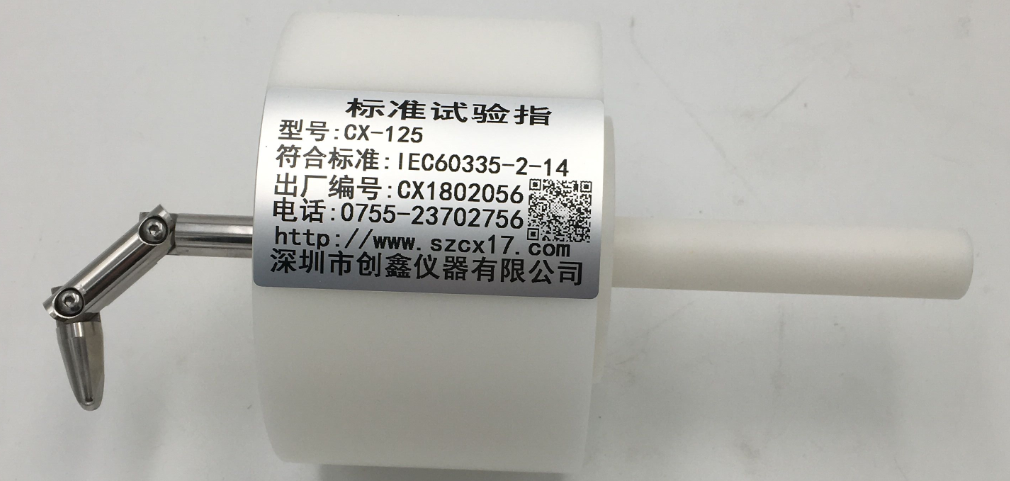

CX-125 |
CX-T2B |
|
试具名称 |
标准试验指 |

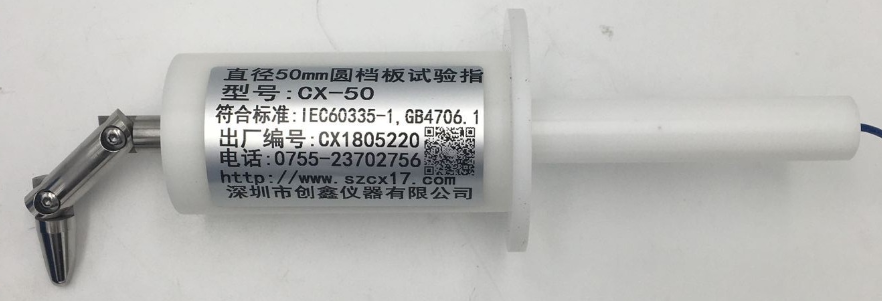

圆挡板试验指 |
大挡板试验指 |
带推力标准试验指 |
|
铰链接点1尺寸 |
30±0.2 |
30±0.2 |
30±0.2 |
30±0.2 |
|
铰链接点2尺寸 |
60±0.2 |
60±0.2 |
60±0.2 |
60±0.2 |
|
指长 |
80±0.2 |
80±0.2 |
100±0.2 |
80±0.2 |
|
指尖到挡板尺寸 |
180±0.2 |
180±0.2 |
---- |
180±0.2 |
|
指尖切割倒圆角 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
|
指尖锥度圆角 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
|
指尖割斜面夹角 |
37o 0 -10′ |
37o 0 -10′ |
37o 0 -10′ |
37o 0 -10′ |
|
指尖锥度 |
14 o 0 -10′ |
14 o 0 -10′ |
14 o 0 -10′ |
14 o 0 -10′ |
|
试验指直径 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
|
A-A截面直径 |
Ф50 |
Ф50 |
---- |
Ф50 |
|
A-A截面宽度 |
20±0.2 |
---- |
---- |
20±0.2 |
|
挡板直径 |
Ф75±0.2 |
Ф75±0.2 |
Ф125±0.2 |
Ф75±0.2 |
|
挡板厚度 |
5±0.5 |
5±0.5 |
---- |
5±0.5 |
