IPX3-6综合防水等级试验箱包含哪些淋雨功能
IPX3-6综合防水等级试验箱包含哪些淋雨功能
名称：IPX3-6综合防水等级试验箱
型号：CX-IPX36-850L
试验标准：
依据IEC60529:1989+A1:1999、GB4208、GB7000.1中规定的IPX3\4\5\6 测试要求的标准制造。
用途：
该设备的主要作用是测试产品在淋雨的气候环境下的贮存、运输和使用时的性能，该设备主要用于电子 电工产品、灯具、电柜、电器元件、汽车、摩托车及其及零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试，测试后，通过检定来判断产品的性能是后达到要求，以便产品的设计、改进、检定及出厂检验使用。
产品特点：
1) 整体式结构，行业首创不需人员手持喷枪进行试验固定好样品后就可以开始测试，自带水箱自循环，不需要
建专业防水试验房。
2) 外壳国产优质钢板加工而成，表面喷涂烤漆，美观耐用。
3) 内箱及转台全部采用SUS304#不锈钢板，确保长时候使用不生锈。
4) 摆管驱动采用国产优质步进电机，摆管速度，角度精准可调。
5) 摆管流量，压力在面板上手动可调。
6) 摆管供水管路上装有过滤器，能过滤水中的杂质，防止摆管喷咀堵塞。
7) 喷水流量手动可调。
8) 喷嘴：依照IEC60529之规格承制（如下图）。
9) 测试时间可设定0-999M可调，IPX5和IPX6一键转换，一键启动，自动停机，简单智能。
10) 水箱的进水由浮球阀自动控制进水，水泵选用国产名牌（广州凌霄）不锈钢自吸泵，水箱选用优质SUS304#不锈钢焊接而成，管路用国产名牌（联塑）连接而成，整个水路全部由优质SUS304#不锈钢及PVC材料组成，防止管路生锈，影响测试效果。
11) 转台使用国产优质步进电机，速度及角度可在触摸屏上设定可调，在标准范围内精准无级可调，并能控制正反向转动（适合带样品通电测试）

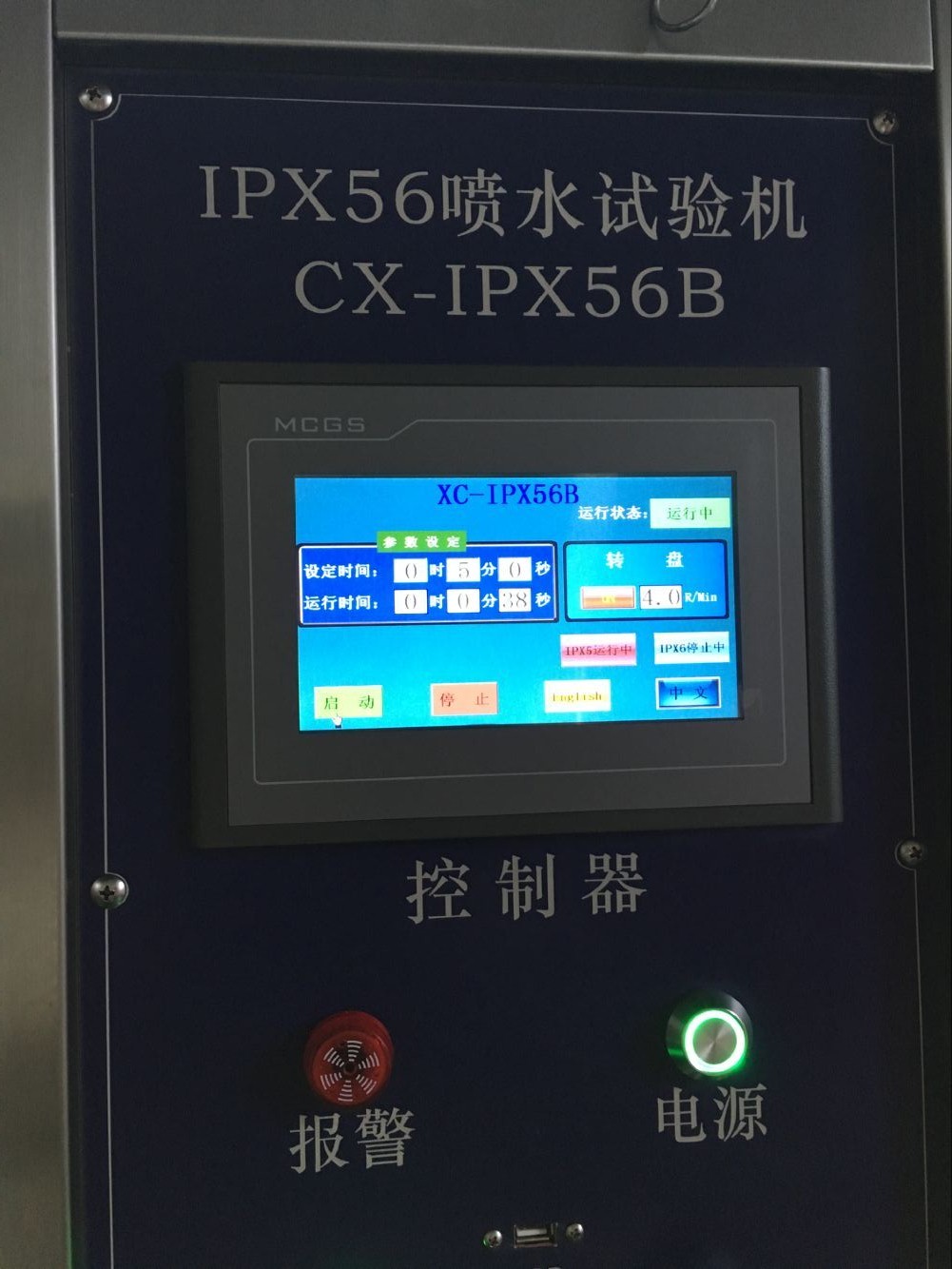

12) 台湾威纶7寸触摸屏+松下PLC，电器元件全部采用如LG、欧姆龙等进口品牌，接线工艺符合国家标准要求，电板布局合理，接线牢固，标示清楚。
13) 测试时间可设定0-999M、摆管角度，摆管速度、转台速度等参数都可在触摸屏上设定并显示，自动启动一键启动测试，自动停机，简单智能。
14)
技术参数：
型号
YX-IPX36-850L
内箱尺寸（mm）
W900*D900*H900mm
外箱尺寸（mm）
长1400*D3250*高1900 mm
摆管尺寸（mm）
R400
摆管流量（L/mm））
IPX3=1.1L/min，IPX4=1.8L/min
喷水孔径尺寸(mm)
0.4
喷水孔径间距(mm)
50
摆管内径（mm）
15
摆管角度
无级可调（精准）
摆管速度
120°来回4S、360°来回12S（精准控制）
IPX5喷水孔径（mm）
6.3
IPX6喷水孔径（mm）
12.5
IPX5喷水流量（L/min）
12.5±0.625
IPX6喷水流量（L/min）
100±5L/min
水压（Mpa）
按规定水流量调节
水泵
广州凌霄不锈钢多级泵
喷枪固定方法
机械固定
水路材料
不锈钢
内箱材质
SUS304#不锈钢
样品台材质
SUS304#不锈钢
试验转台尺寸（mm）
∮400
试验转台速度
1-10r/min(精准可调)
试验转台高度可调范围
300mm—600mm
保护装置
漏电、断水、短路
电源（V）
380V
功率（KW）
3
