标准试验弯指与标准试验直指的区别与应用

标准试验指

产品概述 ：

标准试验指符合IEC61032图2试具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 图1、GB/T16842、IEC60950图2A、IEC60884、IEC60335、UL507、EN60529图1及UL1278图8.4等标准，

标准试验指用于防止手指触及或防触电的防护检验。标准试验指的指头模拟人的手指，由指头、指中、指座、绝缘手柄组成。有两个活动关节，能在90°内弯曲。

标准试验指可定制：手柄末端配可插拔香蕉插头及接线端子做防触电试验，或者手柄末端开M6螺纹孔（配合推拉力计使用）做外壳防护试验。

标准试验指主要规格及对应技术参数：

参数/型号

名称            标准试验指         圆挡板试验指       大挡板试验指            带推力标准试验指

1 、                 30±0.2                   30±0.2                         30±0.2                             30±0.2

2、                  60±0.2                  60±0.2                          60±0.2                            60±0.2

3 、                80±0.2                   80±0.2                          100±0.2                         80±0.2

4、                 180±0.2                180±0.2                         ----                                180±0.2

5 、                R2±0.05               R2±0.05                       R2±0.05                         R2±0.05

6 、                S4±0.05               S4±0.05                        S4±0.05                         S4±0.05

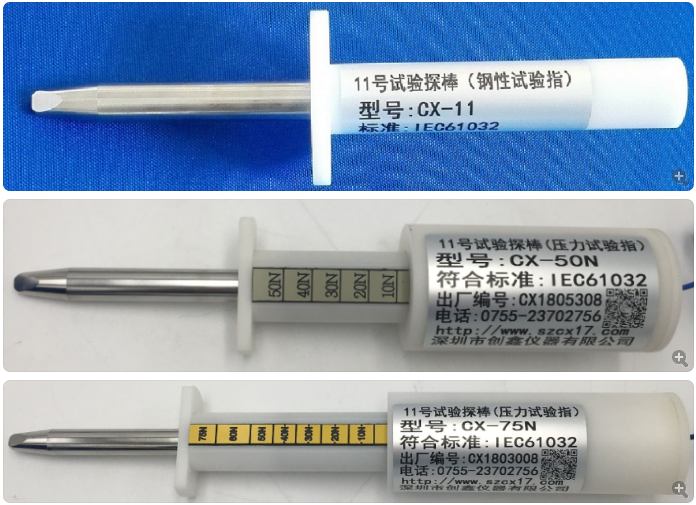

试验直指

产品概述：

         试验直指符合IEC61032图7试具11、GB/T16842图7试具11、IEC60884、IEC60598、IEC60335、IEC60065、GB8898、GB7000、GB4706及GB2099等标准要求。用于检验防止人体触及部件，也可用于检验外壳的孔或外壳内部挡板的机械强度。

          试验直指可定制：配接线端子做防触电试验，或手柄末端开M6螺纹孔（配合推拉力计使用）做外壳防护试验。型号后带T的为自带推力，有尼龙外壳（防触电试验）及不锈钢外壳（强度试验）选择。

试验直指主要规格及对应技术参数：

参数/型号

名称 试验直指 50N推力试验指 75N推力试验指

1 20 0 -0.05 20 0 -0.05 20 0 -0.05

2 80±0.2 80±0.2 80±0.2

3 R2±0.05 R2±0.05 R2±0.05

4 S4±0.05 S4±0.05 S4±0.05

5 37o 0 -10’ 37o 0 -10’ 37o 0 -10’

6 14 o 0 -10’ 14 o 0 -10’ 14 o 0 -10’
