摆锤冲击试验装置试验时锤头的高度要求
摆锤冲击试验装置试验时锤头的高度要求
一、产品概述
二、 依据高压开关标准要求制作：GB7251-2013《低压成套开关设备和控制设备》、GB3906-2006 《3.6KV-40.5KV交流金属封闭开关设备和控制设备》、GB/T
11022—2011《高压开关设备和控制设备标准的共用技术要求》、GB/T 1984—2014 《高压交流断路器》、GB/T 7674-2008 《额定电压72.5kV及以上气体绝缘金属封闭开关设备》等。
机械碰撞试验台用途：
三、 主要用于JP柜、低压开关柜、电缆分支箱、计量表箱等产品的机械碰撞试验，通过更换不同类型的锤击头实现各种能量的碰撞试验。本装置具有操作简单，使用方便，安装快捷等优点。
四、技术参数
1、摆杆：长度1000㎜，外径15.9 mm、壁厚1.5 mm的钢管，与锤头构成各等效质量；
2、冲击点上下可调，行程200-1200mm,可定制高度，冲击装置前后左右可移动。
3、撞击锤头见表1撞击元件特性，配2，5,10,20J锤头摆杆，50J选配。
4、冲击能量、等效质量与跌落高度对照见表2 跌落高度。
5、IK等级参数对应表见表3 IK代码及其相应碰撞能量的对应关系
6、结构原理：试样为正常安放，调整冲击点，定位冲击装置，按释放杆锤头自由冲击试样。

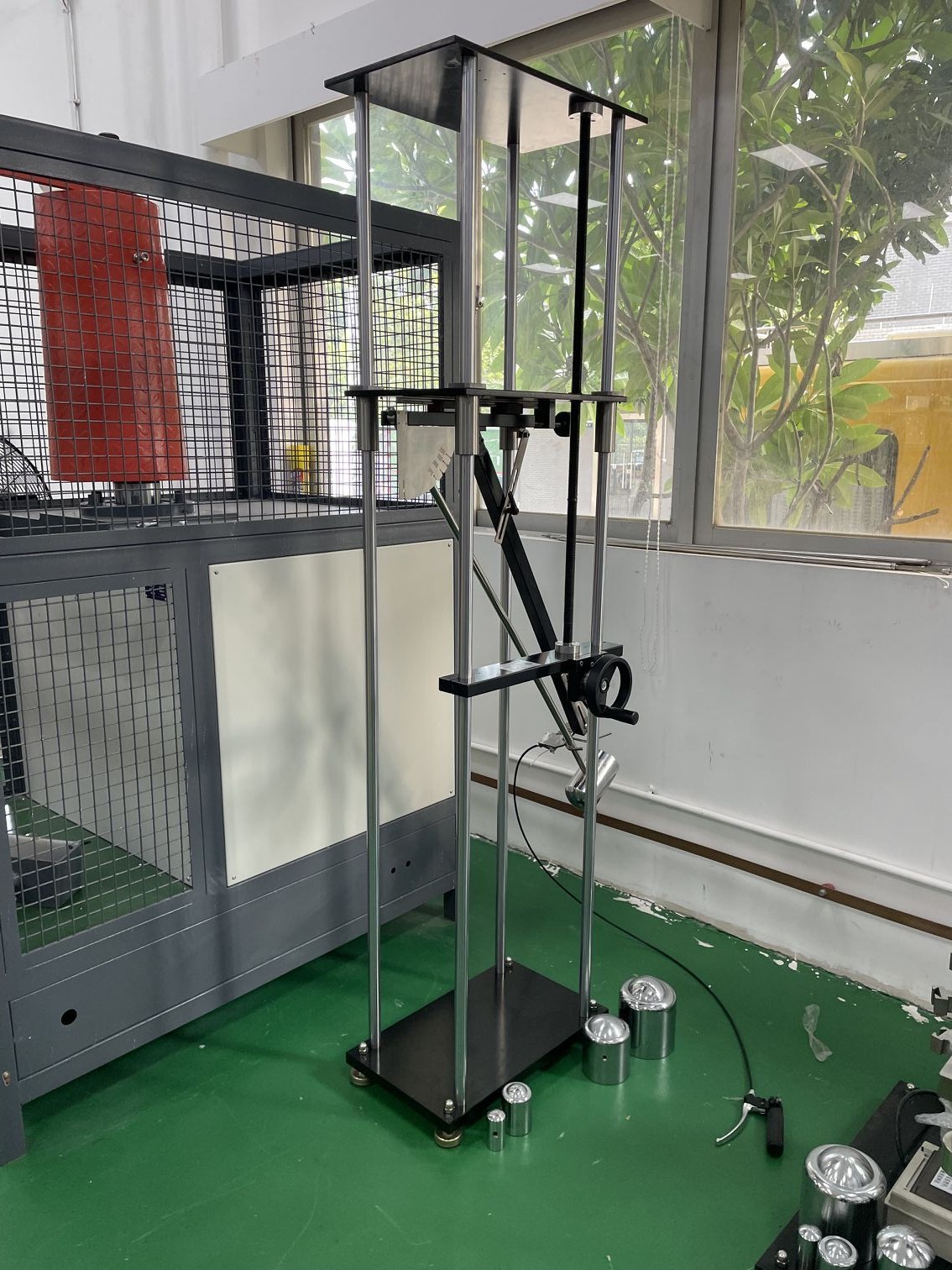

五、标准参数及图片参考
表1 撞击元件特性
能量/J
≤1
±10%
2
±5%
5
±5%
10
±5%
20
±5%
50
±5%
等效质量±2%kg
0.25(0.2)
0.5
1.7
5
5
10
材料
尼龙
钢
R/mm
10
25
25
50
50
50
D/mm
18.5（20）
35
60
80
100
125
f/mm
6.2（10）
7
10
20
20
25
r/mm
-
-
6
-
10
17
l/mm
根据等效质量调整确定，见附录A
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508.
注：当能量小于或等于1J时，在括号中的撞击元件的等效质量以及撞击元件的直径是参照原试验Ef，试验Eg的量值已在此参数中，为了协调，括号内的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后将删除。
表2 跌落高度
能量/J
0.14
0.2
(0.3)
0.35
(0.4)
0.5
0.7
1
2
5
10
20
50
等效质量/kg
0.25
(0.2)
0.25
(0.2)
0.25
(0.2)
(0.2)
0.25
0.25
0.25
0.5
1.7
5
5
10
跌落高度±1%mm
56
(100)
80
(150)
140
(200)
(250)
200
280
400
400
300
200
400
500
注1、见3.2.2注；注2、本部分的能量单位焦耳（J）由标准重力加速度（g）导出，g圆整取值10m/s²。
表3 IK代码及其相应碰撞能量的对应关系
IK代码
IK00
IK01
IK02
IK03
IK04
IK05
IK06
IK07
IK08
IK09
IK10
碰撞能量/J
a
0.14
0.2
0.35
0.5
0.7
1
2
5
10
20
注1、如果要求更高的碰撞能量，推荐取值50J；注2、有些国家标准使用一位数字表示规定的碰撞能量，为避免与之混肴，故特征数字选用两位数字表示
a 按本标准为无防护
