GB∕T 12113-2023 接触电流和保护导体电流的测量方法
文章来源：创鑫仪器 时间：2026-01-07 10:40:40
-
GB/T 12113-2023 等同采用 IEC 60990:2016，是测量电气设备接触电流与保护导体电流的核心基础安全标准，2024 年 4 月 1 日实施，用于评估设备对人体的电击风险并规范保护导体电流测量流程。以下是其核心内容与实操要点：
一、核心范围与术语
-
适用对象：直流、正弦 / 非正弦交流的接触电流与保护导体电流测量；覆盖所有电气设备（按 IEC 61140 分类）。
-
排除情况：<1s 短时接触电流、医用患者电流（IEC 60601-1）、<15Hz 交流、超电灼伤限值的电流。
-
关键术语：
-
接触电流：流过人体模型网络的电流，关联感知、惊吓、摆脱、电灼伤四种人体效应。
-
保护导体电流：正常 / 故障条件下流过保护导体的电流，用于 RCD 选型与接地系统评估。
二、测量设备与网络要求
1. 人体模型网络（核心）
|
人体效应
|
网络类型
|
测量参数
|
典型限值
|

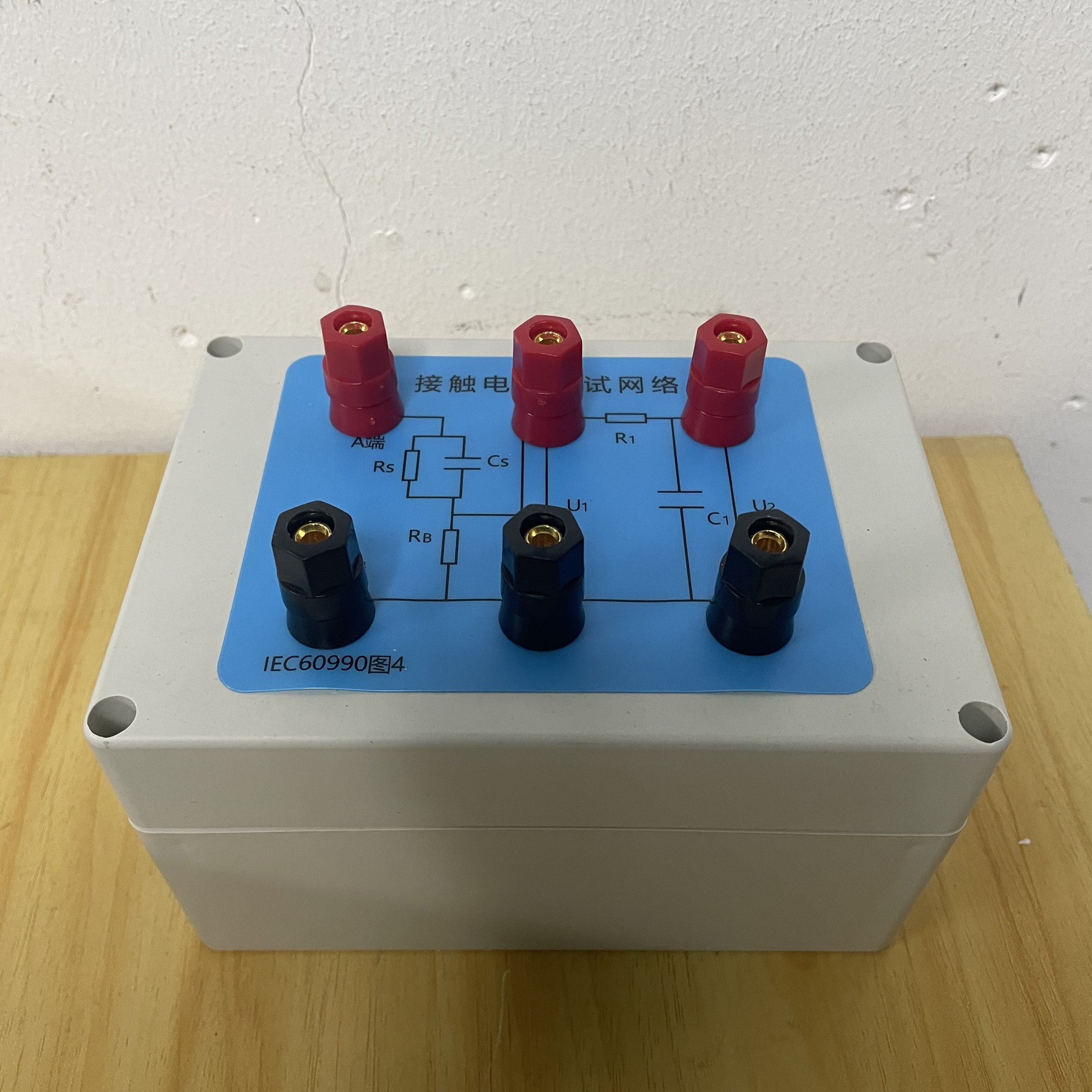

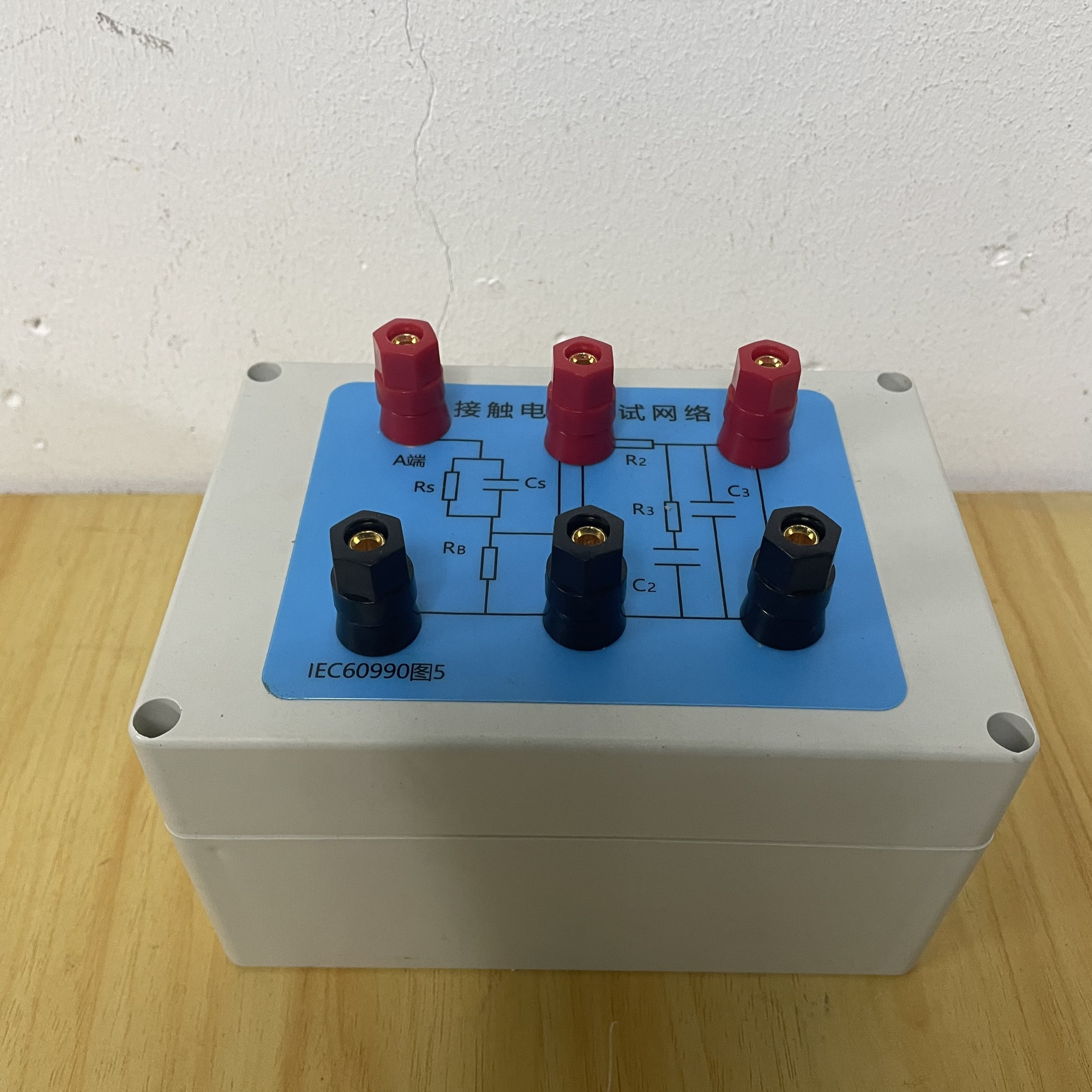

网络图示
|
|
感知 / 惊吓
|
加权网络
|
峰值
|
≤2.0mA（有效值）
|
标准图 4
|
|
摆脱制动
|
加权网络
|
峰值
|
＞2.0mA（有效值）
|
标准图 5
|
|
电灼伤
|
未加权网络
|
有效值
|
-
|
标准图 3
|
-
网络阻抗：核心为 500Ω，含电阻 - 电容网络模拟人体阻抗，不同网络对应不同电流效应的加权特性。
-
-
2. 测试电极
-
尺寸：10cm×20cm 金属箔（模拟手掌），或适配可触及部位的测试夹。
-
接触：金属箔需紧贴绝缘外壳移动以测最大值；手持设备需模拟握持状态（如导电橡胶垫，导电率 0.1S/m）。
3. 仪器与配置
-
精度：误差≤±2%，量程覆盖 0–100mA，抗电磁干扰。
-
电源：测试变压器输出为额定电压的 1.1 倍，接地中线需符合标准要求。
-
控制：PLC 或专用测量仪，支持自动切换测量网络与故障条件。
三、测试程序（正常 + 故障）
1. 正常条件测试
-
被测设备额定工况预热 30 分钟，温度稳定。
-
按标准图 6–14 连接电源，测量网络接于可触及部件与地之间。
-
依次测量所有可触及部件间电流，金属箔移动找最大值，每点测 3 次取平均。
-
电源连接需覆盖所有正常运行模式（如多档位设备全档位测试）。
2. 故障条件测试（单一故障）
-
必测故障：断开保护接地、断开中线、相线接地、保护导体断开等。
-
测量点：正常接地的外壳对地、未接地外壳间的接触电流。
-
持续时间：电流稳定后读数，最长不超过 5 分钟。
四、保护导体电流测量
-
测量方法：保护导体中串联低内阻电流表（≤0.1Ω），避免影响电路。
-
多台设备：总保护导体电流需测各设备叠加值，评估干线载流能力。
-
数据记录：正常与故障条件下的有效值，用于接地系统与 RCD 选型验证。
五、结果评定规则
-
感知 / 惊吓：U2 峰值 ÷ 500Ω ≤ 2.0mA（有效值）。
-
摆脱制动：U3 峰值 ÷ 500Ω ＞ 2.0mA（有效值），需确保可安全摆脱。
-
电灼伤：U1 有效值 ÷ 500Ω，需符合产品标准的限值要求。
-
保护导体电流：需满足设备标准或工程设计限值（如 RCD 动作阈值）。
六、实操关键步骤
