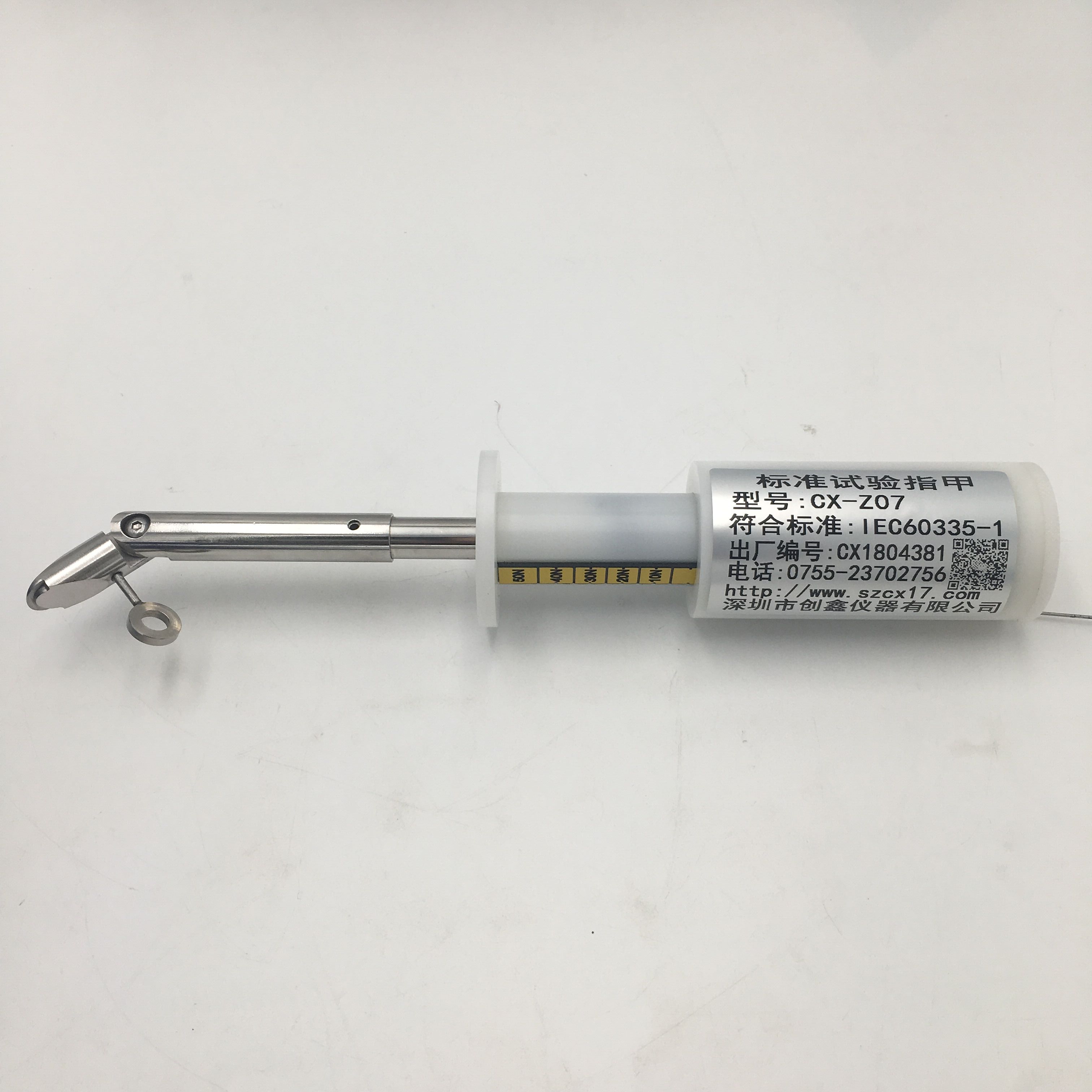

GB 4706.1 标准试验指甲的使用方法

GB 4706.1-2024（等同 IEC 60335-1）中规定的标准试验指甲，是用于验证家用和类似用途电器外壳、操作部件等易触及部位防触电保护能力的专用试验器具，核心对应标准第 8.1.1 条“防止触及带电部件的防护” 要求，模拟人体手指意外触碰器具内部带电部件的场景。

一、 试验指甲的规格要求（符合标准附录）

1. 材质：刚性金属（如不锈钢），表面光滑无毛刺。
2. 尺寸参数
   • 指尖半径：0.3 mm（±0.05 mm）
   • 指甲杆直径：5 mm（±0.1 mm）
   • 有效长度：≥ 100 mm
   • 指尖至杆部过渡：平滑圆弧，无棱角
3. 附加要求：可搭配50 N 推力装置（手动或电动），模拟手指施加的正常触碰力。



二、 适用测试场景

1. 器具的易触及外壳缝隙、通风孔、操作面板开孔等部位，验证防护是否能阻止手指触及内部带电部件。
2. 儿童可接触的家电（如玩具型家电、小型厨房电器）的防触碰防护验证。
3. 器具的门、盖、抽屉等活动部件关闭状态下的防护有效性测试。

三、 标准使用步骤

1. 试样准备
   • 将被测器具放置在正常使用位置，接通电源（或模拟带电状态，内部带电部件需按额定电压布置）。
   • 确保器具的活动部件（门、盖等）处于正常关闭位置；若有锁定装置，需处于锁定状态。
2. 试验操作流程
   • 无外力施加测试：手持试验指甲，以与器具表面垂直或最不利的角度，缓慢插入被测缝隙、开孔等部位，插入深度以指甲杆不发生明显弯曲为准。
   • 带 50 N 推力测试：对试验指甲施加 50 N 的轴向力（模拟手指按压力度），沿缝隙 / 开孔的各个可能方向尝试插入，覆盖所有易触及角度。
   • 特殊部位测试：对于格栅、通风孔等规则开孔，需逐个孔位测试；对于不规则缝隙，需沿缝隙全长逐段测试。
3. 结果判定依据
   • 合格：试验指甲在施加 50 N 力的情况下，无法触及器具内部的带电部件；或触及的是符合标准要求的保护接地部件、双重绝缘部件。
   • 不合格：试验指甲能触及内部带电部件，说明器具防触电防护不达标，存在安全隐患。

四、 操作注意事项

1. 力度控制：施加 50 N 推力时需平稳，避免冲击载荷导致指甲弯曲或器具变形，影响测试结果。
2. 角度覆盖：必须从最不利方向（如缝隙的斜向、开孔的边缘夹角）测试，确保防护无死角。
3. 试样状态：测试过程中器具不得拆解、不得额外增加防护措施，需保持与实际使用一致的状态。
4. 校准要求：试验指甲需定期校准尺寸（尤其是指尖半径和杆部直径），避免磨损导致规格超标，校准周期建议为 6 个月。
5. 安全防护：测试带电器具时，操作人员需佩戴绝缘手套，防止试验指甲触及带电部件引发触电。

五、 与其他试验器具的区别

试验器具	核心用途	施加力度
标准试验指甲	模拟手指触碰，验证防触电防护	50 N
标准试验指	模拟儿童手指，针对儿童可接触器具	30 N
试验探针	验证缝隙防护，针对更小的开孔	10 N/20 N
