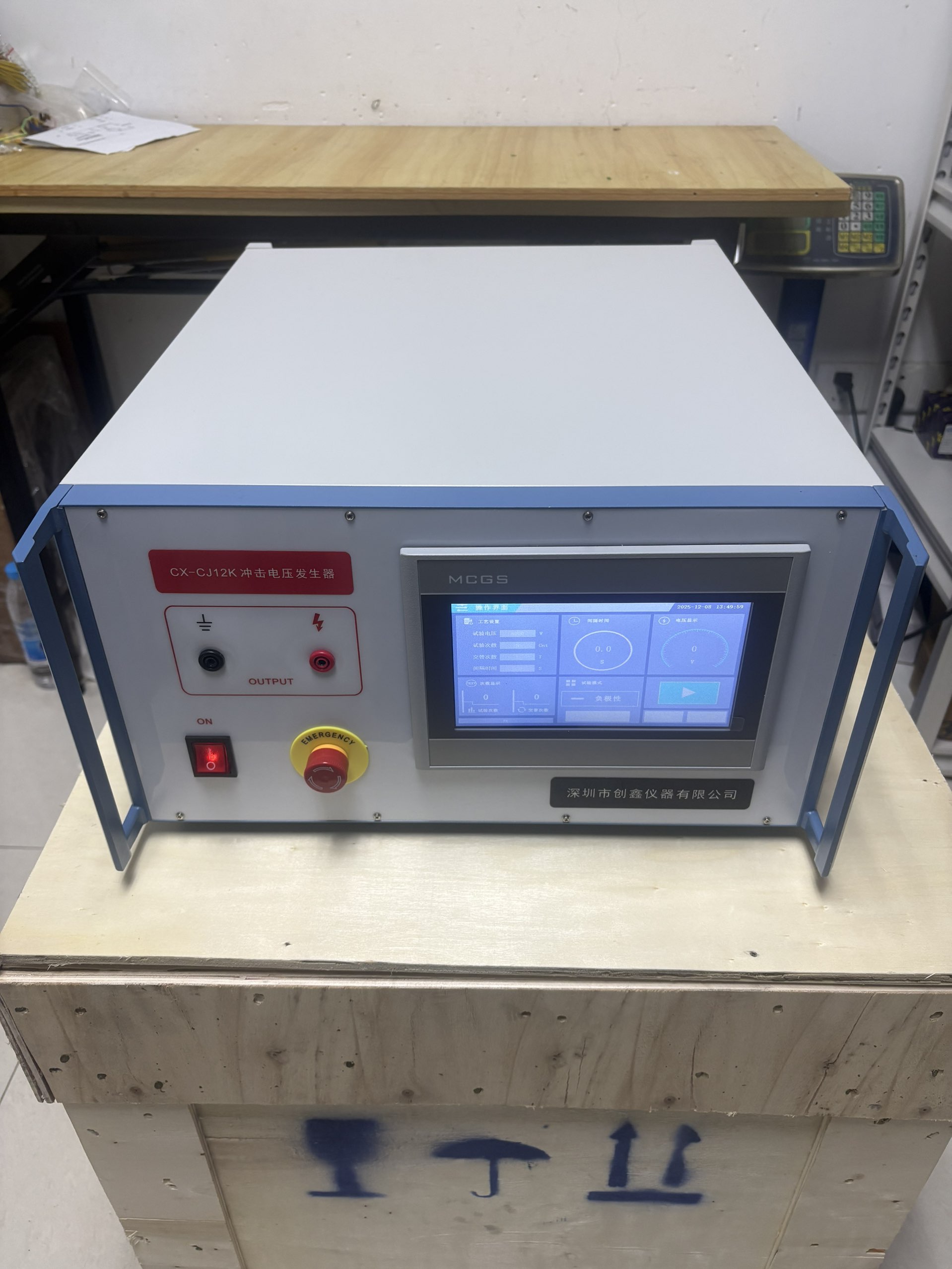

GB4706.1脉冲试验发生器的应用

文章来源：创鑫仪器    时间：2025-12-31 14:04:54

GB4706.1 脉冲试验发生器（又称脉冲电压 / 瞬态过电压试验仪）是依据 GB 4706.1-2005（等同 IEC 60335-1）第 14 章 “瞬态过电压” 要求，用于验证家用及类似用途电器绝缘耐受电网瞬态过电压能力的专用设备，核心配套 GB/T 17627.1（等同 IEC 61180-1），以 1.2/50μs、12Ω 阻抗的标准脉冲开展测试。

核心定位与用途

• 模拟电网或线路引入的雷电 / 操作过电压，考核产品绝缘在电气间隙不足时的安全裕度，是家电 3C 认证的关键设备。
• 适用对象：家用 / 类似用途电器、IT 设备、音视频设备及元器件的电源 / 信号端口绝缘验证。
• 核心目的：通过 1.2/50μs 标准脉冲施加于带电部件与地、不同极性间，验证绝缘无击穿 / 闪络、功能无异常。

---

工作原理

采用电容储能 + 电阻分压 / 限流的 Marx 或 RLC 回路架构：

1. 高压电源对储能电容充电至设定值；
2. 触发开关瞬时导通，通过 12Ω 阻抗输出 1.2/50μs 标准脉冲（波前 1.2μs 上升至峰值，半峰值持续 50μs）；
3. 对每个极性各施加 3 次，间隔≥1s（推荐 3s），判定绝缘是否耐受。

---

关键技术参数（主流机型）

参数项	标准要求 / 典型值	备注
脉冲波形	1.2/50μs	波前 ±30%，半峰值 ±20%
开路峰值电压	0.3kV～12.0kV（±5%）	按器具额定电压与过电压类别分级
输出阻抗	12Ω（±10%）	匹配 GB/T 17627.1 要求
极性	正 / 负 / 交替，可切换	满足双极性测试需求
触发与次数	手动 / 自动；1–9999 次	单次 / 连续触发可选
间隔时间	3–999s	推荐 3s / 次，避免累积效应
供电	AC 220V±10%，50/60Hz	环境：15–35℃，RH 10%–75%

---



结构组成

1. 高压发生单元：高压电源、储能电容、触发开关、阻抗网络（12Ω）；
2. 波形控制单元：R/L/C 参数匹配，保证 1.2/50μs 波形合规；
3. 控制与显示：微处理器、触摸 / 按键操作、电压 / 次数 / 间隔设置、峰值监测；
4. 安全保护：高压联锁、放电回路、过流 / 过压 / 短路保护、声光报警；
5. 输出接口：高压探头、极性切换端子、接地端子，适配不同试品连接。

---

标准依据与测试要点

• 核心标准：GB 4706.1-2005 第 14 章、GB/T 17627.1（IEC 61180-1）。
• 测试规则：
  1. 按器具额定脉冲电压确定试验电压；
  2. 对每个测试点的每个极性各施加 3 次；
  3. 试验中无击穿、无闪络、功能正常即为合格。

---

选型与操作提示

1. 选型优先满足 12Ω 阻抗与 1.2/50μs 波形，避免用 50Ω 浪涌仪替代；
2. 测试前确认试品断电、接地可靠，人员远离高压区域；
3. 每次测试后充分放电，防止残留电荷伤人或损坏设备。
