试验指/探针/指甲
一、 主要功能要求：
●该套设备适用于家用电器对触及带电部件的防护、结构等指标测试。该设备满足 GB4706 系列标准、GB4943.1 等相关标准要求。
二、 主要性能参数要求（以下长度单位均为 mm ）：

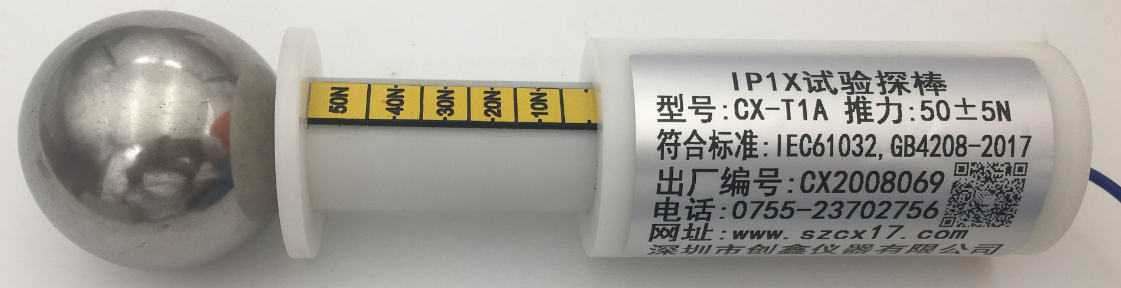

1、 试具名称 试具A 带推力试具A
刚性试验球直径（金属） SФ50+0.05 SФ50+0.05
挡板直径（尼龙） Ф45±0.2 Ф45±0.2
挡板厚度 4 4
手柄直径 Ф 10 Ф 10
手柄长度（尼龙） 100 100
推力 ---- 带0-50N推力
用途：检验防止人体触及危险部件，也用于防止手背触及的防护检验。
2、 用途：检验防止人体触及危险部件的基本防护，也用于防止手指触及的防护检验。
试具名称 标准试验指 圆挡板试验指 大挡板试验指 带推力标准试验指
铰链接点1尺 30±0.2 30±0.2 30±0.2 30±0.2
铰链接点2尺 60±0.2 60±0.2 60±0.2 60±0.2
指长 80±0.2 80±0.2 100±0.2 80±0.2
指尖到挡板尺 180±0.2 180±0.2 ---- 180±0.2
指尖切割倒圆 R2±0.05 R2±0.05 R2±0.05 R2±0.05
指尖锥度圆角 S4±0.05 S4±0.05 S4±0.05 S4±0.05
指尖割斜面夹角 37o 0-10 ′ 37o 0-10 ′ 37o 0-10 ′ 37o 0-10 ′
指尖锥度 14 o 0-10 ′ 14 o 0-10 ′ 14 o 0-10 ′ 14 o 0-10 ′
试验指直径 Ф 12 0-0.05 Ф 12 0-0.05 Ф 12 0-0.05 Ф 12 0-0.05
A-A截面直径 Ф50 Ф50 ---- Ф50
A-A截面宽度 20±0.2 ---- ---- 20±0.2
挡板直径 Ф75±0.2 Ф75±0.2 Ф 125±0.2 Ф75±0.2
挡板厚度 5±0.5 5±0.5 ---- 5±0.5
推力计 ---- ---- ---- 10-30N推力
3、 用途：检验防止人体触及危险部件的试具，也用于防止手持工具触及的防护检验。
试具名称 试具C 带推力试具C
探针直径 Ф2.5+0.05 Ф2.5+0.05
限位球直径 SФ35±0.2 SФ35±0.2
手柄直径 Ф 10 Ф 10
探针长度 100±0.2 100±0.2
手柄长度 100 ----
推力计 ---- 3N推力
4、 用途：检验防止人体触及危险部件的试具，也用于防止手持金属丝触及的防护检验。
试具名称 试具D 带推力试具D
金属丝直径 Ф 1+0.05 Ф 1+0.05
限位球直径 SФ35±0.2 SФ35±0.2
手柄直径 Ф 10 Ф 10
探针长度 100±0.2 100±0.2
手柄长度 100 ----
推力计 ---- 1N推力
5、 用途：检验防止直径大于50mm的固体异物进入设备内部。
试具名称 试具1钢球 50带环钢球 50.8带环钢球
钢球直径 SФ50±0.2 SФ50 SФ50.8
质量 500±25g 500±25g 535±25g
6、 用途：检验防止直径大于12.5mm的固体异物进入设备内部。
试具名称 试具2钢球 带推力试具2钢球
钢球直径 SФ12.5+0.2 0 SФ12.5+0.2 0
推力计 ---- 30N推力
7、 用途：用于施加外力的情况下手指防止接近危险部件测试，检验外壳的孔或外壳内部挡板的机械强度。
试具名称 试验直指 50N推力试验指 75N推力试验指
铰链接点尺寸 20 0 -0.05 20 0 -0.05 20 0 -0.05
指长 80±0.2 80±0.2 80±0.2
指尖切割倒圆 R2±0.05 R2±0.05 R2±0.05
指尖锥度圆角 S4±0.05 S4±0.05 S4±0.05
指尖割斜面夹 37o 0-10 ′ 37o 0-10 ′ 37o 0-10 ′
指尖锥度 14 o 0-10 ′ 14 o 0-10 ′ 14 o 0-10 ′
试验指直径 Ф 12 0 -0.05 Ф 12 0 -0.05 Ф 12 0 -0.05
挡板直径 Ф50 Ф50 ----
挡板厚度 5±0.5 5±0.5 ----
推力计 ---- 0-50N推力 0-75N推力
8、 用途：检验防止人体触及危险的带电部件或机械部件是否被触及。
试具名称 试具12（试验长销）
金属销直径 Ф4±0.05
金属销长度 50±0.15
挡板直径 Ф25±0.2
挡板厚度 4
手柄直径 Ф 10
手柄长度 20
9、 用途：用于检验0类设备或Ⅱ类设备中危险的带电部件是否被触及。
试具名称 试具13（试验销）
锥度尖端直径 Ф3 0 -0.05
锥度尾部直径 Ф4 0 -0.05
锥度长度 15 0 -0.1
挡板直径 Ф25±0.2
挡板厚度 4
手柄直径 Ф 10
手柄长度 20
10、 用途：检验通过电气插座的防护外罩能否防护触及内部的危险带电部件。
试具名称 试具14
长销宽度 3+0.03 0
长销高度 1+0.015 0
长销长度 80±0.5
棱边倒圆角 R0.2±0.05
推力 20N,末端连接推拉力计实现
11、 用途：用于模拟大于36个月而小于14岁的儿童是否触及危险部件。
试具名称 试具18（大儿童试验指）
指头倒圆角 R4.3±0.05
试验指直径 Ф8.6±0.1
试验指长度 57.9±0.15
节距 19.3
节距 19.3
联轴节直径 Ф38.4±0.3
联轴节长度 101.6±0.3
手柄直径 Ф38.1±0.3
手柄长度 451.6±0.8
12、 用途：用于模拟36个月及以下的儿童是否触及危险部件。
试具名称 试具19（小儿童试验指）
指头倒圆角 R2.8±0.05
试验指直径 Ф5.6±0.1
试验指长度 44±0.15
节距 14.67
节距 14.67
联轴节直径 Ф25.9±0.3
联轴节长度 101.6±0.3
手柄直径 Ф25.4±0.3
手柄长度 464.3±0.8
13、 用途：用于检验风扇外罩的防止触及危险机械部件的作用。
试具名称 试具32
探棒直径 Ф25±0.1
探棒长度 80±0.2
14、 用途：检验防止人体触及发热或灼热部件的试具。
试具名称 试具41（试验针）
金属棒直径 Ф30±0.05
锥部长度 21.5 0 -0.05
金属棒长度 80±0.2
手柄直径 Ф50±0.2
手柄长度 80±1
15、 用途：用于检验固定式或便携式可见热辐射取暧器的防护。
试具名称 试具43
矩形棒高度 5±0.05
矩形棒宽度 50±0.15
矩形棒长度 80±0.2
16、 用途：用于检验音频、视频及类似电子设备外壳的机械强度。
试具名称 试验钩
探针长度 180
探针宽度 8
探头长度 5
试验钩厚度 1
试验钩角度 90 °
材料 不锈钢
17、 用途：对防止接触带电部件、防水或防止接触运动部件的不可拆卸零件的固定方式能否经受的住正常使用中出现的机械应力检验。
试具名称 试验指甲
探针长度 80
指甲角度 37 °
试指直径 Φ 12
18、 用途：用于对信息技术设备的TNV 电路的裸露部件是否有足够的保护。
试具名称 试验探头
探头长 80
端头半径 R6
探头直径 Φ 12
手柄挡板直径 50
19、 用途：检测手持式搅拌器刀片是否从上面完全隐蔽，并且旋转时不能触及平面.
试具名称 8mm圆柱探棒
探棒直径 Φ8
探棒长 80
手柄材料 尼龙
探棒材料 不锈钢
20、 用途：用于手持式搅拌器的偏置断开开关防护检测。
试具名称 40mm 圆柱形棒
探棒直径 Φ40mm
手柄材料 尼龙
探棒材料 不锈钢
21、 用途：用于家电产品上的灯的防护检验。
试具名称 75 探棒
球体直径 Φ75±0.5
22、 用途：用于ME 设备及类似电子设备的通风孔或其他孔洞对其外来物体进入是否会变成危险带电部件的检测。
试具名称 4mm 试验探棒
探棒直径 Ф4 0 -0.05
挡球直径 SФ35±0.2
手柄直径 Ф 10
探棒长度 100+0.5
23、 用途：推力试验
试具名称 150N 推力棒 250N 推力棒
推力端面 Ф30 Ф30
推力 150N±5N 250N±5N
材料 不锈钢 不锈钢

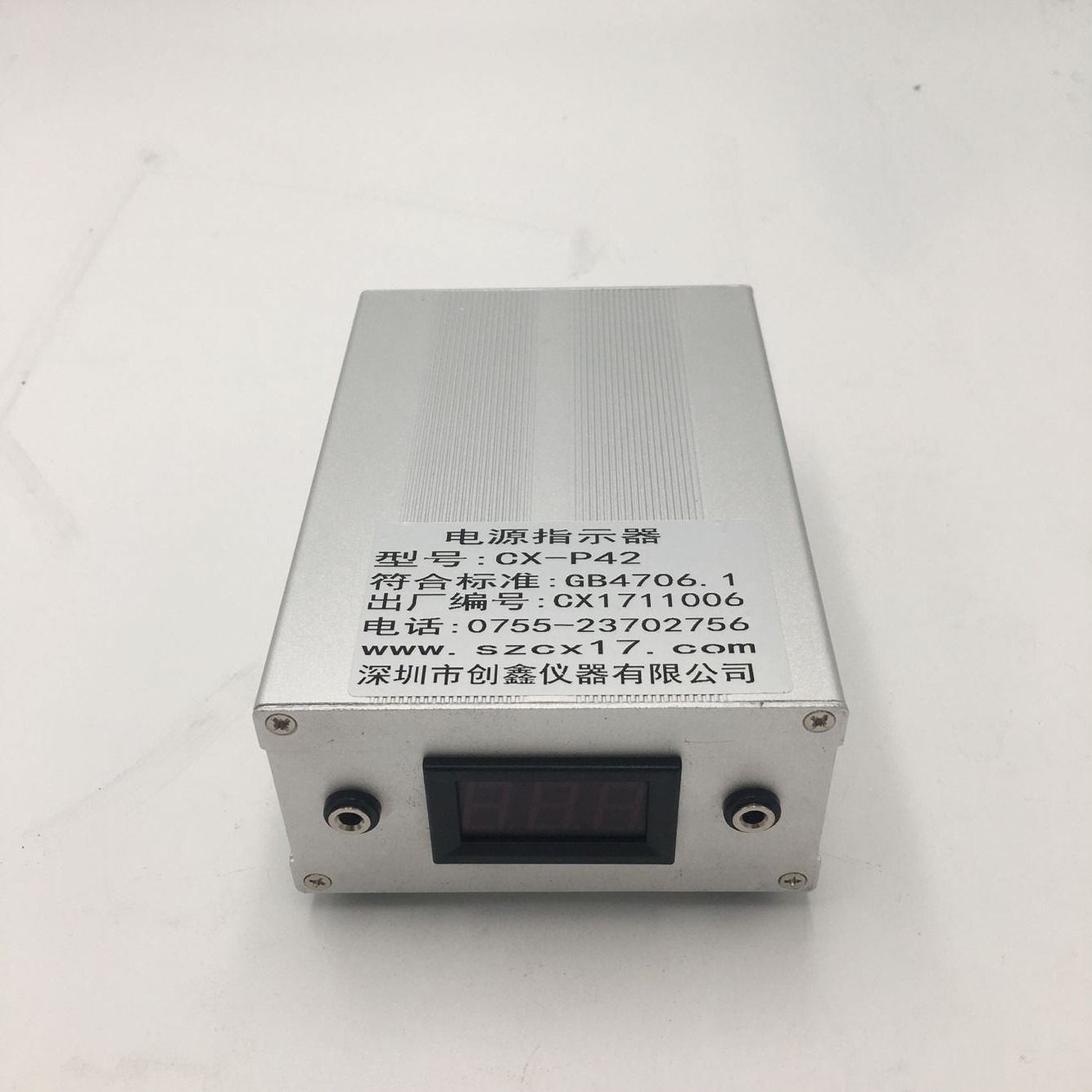

24、 防触电探针试验装置：配合防触电标准试验指或其他探针来显示相关部件的电接触情况。工作电压：AC 220V±5%、50Hz±1%。电极输出试验电压：AC40-50V。
