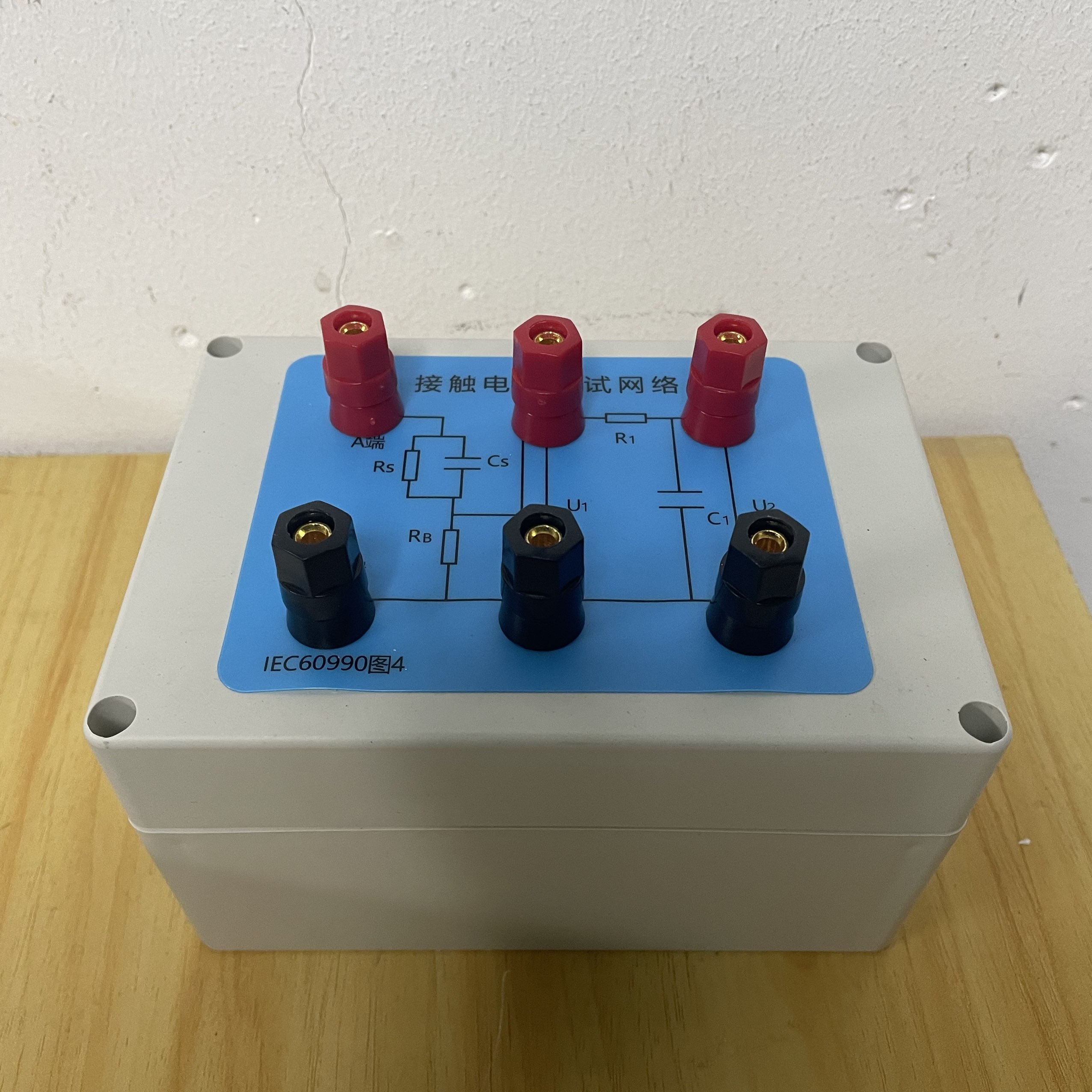

接触电流测试网络
1. 定义与作用
接触电流测试网络是模拟人体接触电气设备时的电流通路，用于精准测量设备正常或故障状态下通过人体的电流，核心目的是验证设备是否符合电气安全标准（如IEC 60990、GB/T 12501），避免触电风险。
2. 核心组成（典型配置）

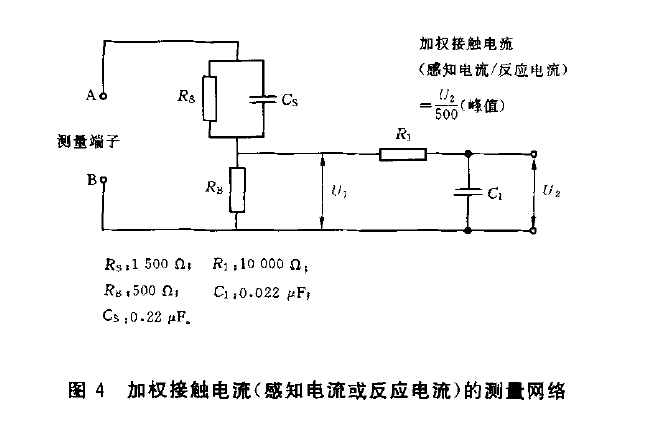

• 模拟人体阻抗网络：由电阻（2kΩ/10kΩ等）和电容（0.1μF）组成，模拟不同接触场景（如手-手、手-脚）的人体阻抗特性。
• 测试电源：提供交流/直流测试电压（通常220V/50Hz或定制电压），模拟电网供电环境。
• 测量仪器：微安表、示波器等，用于精确测量接触电流峰值、有效值。
• 开关与连接端子：切换测试回路，连接被测设备的外壳、接地端等关键部位。
3. 测试场景与标准要求
• 场景：适用于家电、工业设备、医疗电器等，重点测试设备外壳、可触及金属部件的接触电流。
• 标准阈值：
◦ 普通设备：交流接触电流≤0.75mA（Ⅰ类设备）、≤0.25mA（Ⅱ类设备）；
◦ 医疗设备：≤0.1mA（BF型）、≤0.01mA（CF型）。
4. 关键操作要点
1. 按标准搭建测试网络，确保阻抗、电容参数符合模拟场景要求；
2. 被测设备处于额定工作状态，连接测试端子至可触及金属部位；
3. 记录稳态电流值，对比标准阈值判断是否合格；
4. 测试后断开电源，避免残余电流影响结果。
