IP防护等级测试主要考查产品的外壳密封性能是否符合标准的设计要求。
检测依据：
GB/T4208-2017/IEC60529:2013外壳防护等级IP代码
外壳IP防护等级检验需遵循GB/T 4208-2017（等同国际标准IEC 60529），核心要求与测试方法按“防尘”和“防水”两大维度划分，不同等级对应明确的检验标准，以下为关键等级的核心内容：

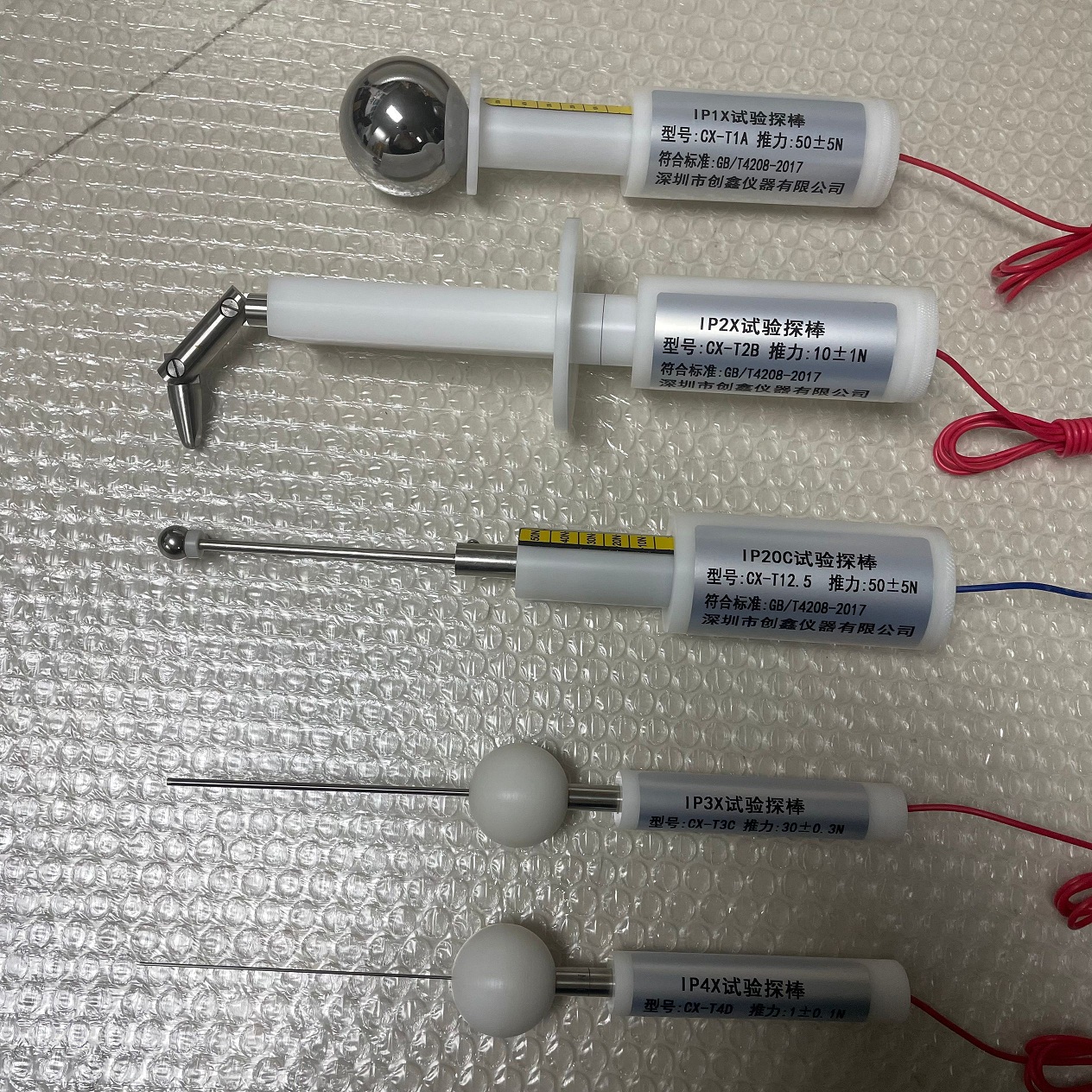

一、防尘等级（IP代码第一位数字：0-6级）
核心要求：检验外壳阻止固体异物（直径从50mm到粉尘）侵入的能力，重点关注“完全防尘（6级）”和“有限防尘（5级）”，低等级（0-4级）日常应用较少，暂不展开。
防尘等级 检验要求 测试方法
5级 不能完全阻止灰尘侵入，但侵入量极少，不会影响设备正常运行、损坏内部元件
1. 将设备放入防尘箱，箱内吹入规定浓度的滑石粉（2kg/m³）；
2. 持续测试8小时，同时设备按正常工况运行；
3. 测试后检查内部，粉尘量需满足“不影响功能”的要求。
6级 完全防止灰尘侵入，外壳内部无任何可见粉尘
1. 测试环境、滑石粉浓度与5级一致，持续测试2小时；
2. 测试后拆开外壳，内部需无任何粉尘残留（肉眼不可见）。

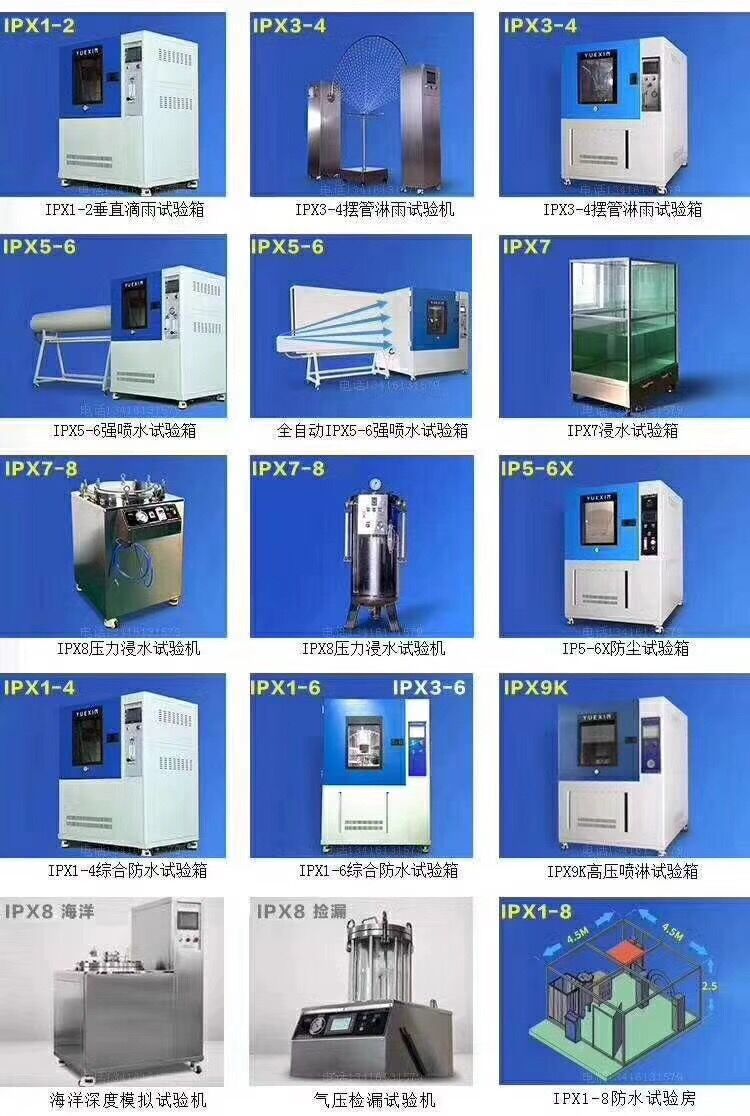

二、防水等级（IP代码第二位数字：0-9级）
核心要求：检验外壳抵御不同形态、压力、温度的液体侵入能力，日常高频应用为4-9级，以下为关键等级的检验标准。
防水等级 检验要求 测试方法
4级（防泼溅） 任意方向的泼溅水（如雨水飞溅）侵入后，无有害影响 1. 用直径约12.5mm的喷头，在距离设备0.5-1m处，以10L/min的流量向设备所有方向泼溅；
2. 持续测试30分钟，测试后设备功能正常、内部无进水。
5级（防低压喷射） 任意方向的低压喷射水（如普通水枪）侵入后，无有害影响
1. 用直径约6.3mm的喷头，在距离设备3m处，以12.5L/min的流量向设备所有方向喷射；
2. 持续测试3分钟（每平方米表面积测试1分钟，最少3分钟），内部无进水、功能正常。
6级（防高压喷射） 任意方向的高压喷射水（如高压水枪）侵入后，无有害影响
1. 用直径约1.8mm的喷头，在距离设备3m处，以100L/min的流量向设备所有方向强力喷射；
2. 持续测试3分钟，内部无进水、功能正常。
7级（防短时浸水） 常温常压下，浸入1m深的水中30分钟，无有害影响 1. 将设备完全浸入水箱，水面高于设备顶部至少150mm，水深共1m；
2. 静止浸泡30分钟，期间设备不接触水箱底部（避免挤压进水）；
3. 取出后擦干，内部无进水、功能正常。
8级（防长期浸水） 浸水深度＞1m（具体深度/时间由制造商规定），长期浸泡无有害影响
1. 按制造商声明的条件（如2m深、24小时），将设备浸入水中；
2. 浸泡期间保持压力稳定，结束后内部无进水、功能正常（需在检测报告中注明具体测试条件）。
9级（防高温高压喷淋） 抵御80℃、80-100bar压力的高温高压水流，用于高温清洁场景
1. 用特制高压喷头（角度0°、30°、60°、90°），在距离设备100-150mm处，以80℃热水、80-100bar压力喷射；
2. 每个角度喷射30秒，共测试120秒，内部无进水、耐高温且功能正常。
三、通用检验要求
1. 测试前准备：设备需处于正常工作状态（或模拟工作状态），外壳所有开口（如接口、按钮）需按实际使用场景密封（如安装防尘盖、插头）。
2. 结果判定：测试后需同时满足“内部无可见进水”和“设备功能正常（无短路、损坏）”，才算通过对应等级检验。
3. 等级关联性：防水等级不依赖防尘等级，但实际应用中“高防水等级（如6-9级）”通常搭配“6级防尘”（如IP65、IP69），低防水等级（如4级）可搭配5级防尘（如IP54）。
