GB4706.1是家用和类似用途电器的安全通用标准，其中温升测试角是用于模拟电器在实际使用环境中散热条件的重要测试装置，具体要求如下：
结构与材料

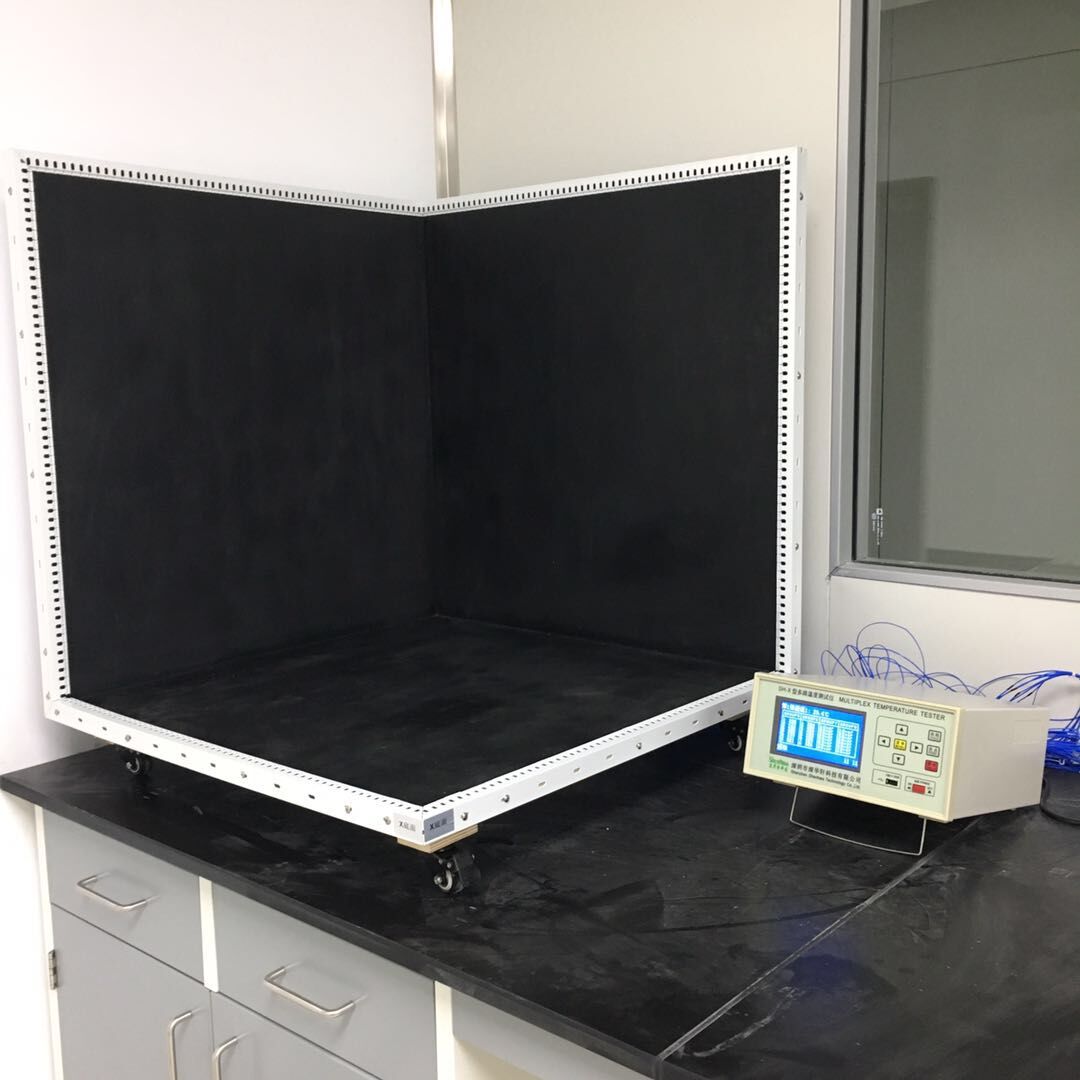

• 构造：由两块互相垂直的垂直板和一块水平底板组成，形成类似墙角的90°夹角结构。
• 材料：垂直板和底板通常采用厚度约20mm的胶合板，表面涂有无光黑漆，以模拟普通家庭环境的墙面和地面。
测试目的
• 用于测试电器在正常工作状态下，各部件（如外壳、绕组、端子等）的温度升高情况，确保其温升不超过标准规定的限值，防止过热引发安全隐患（如火灾、触电等）。
摆放要求
• 电器需按正常使用方式放置在测试角内，与垂直板和底板保持标准规定的距离（不同类型电器距离要求不同）。
• 对于落地式电器，可能需放置在特定支架上；对于台式电器，则直接放在底板上。
温升测量
• 通过热电偶或其他温度测量装置，监测电器关键部位在运行过程中的温度变化，计算其相对于环境温度的温升值。
• 测试需持续至温度达到稳定状态（温度变化率小于一定值）。
标准限值
• 不同材料和部件的温升限值不同，例如：
◦ 金属外壳温升通常不超过55K。
◦ 塑料外壳温升不超过60K（具体需根据材料耐热等级确定）。
注意事项
• 测试环境温度需控制在（20±5）℃，避免外界温度波动影响结果。
• 测试角周围应保持空旷，无其他散热物体干扰。
