开放式IPX34摆管淋雨试验装置主要用于测试电气设备、外壳及组件等在淋雨环境下的防水性能。以下是其具体应用：
电气设备
• 对各类电机进行试验，检验其外壳的密封性，确保在户外或潮湿环境中使用时，雨水不会进入电机内部而导致短路、绝缘损坏等问题。
• 测试配电箱、控制柜等电气控制设备的防水性能，防止雨水侵入造成电气元件损坏，保证设备在恶劣天气条件下能正常运行。
电子设备
• 用于笔记本电脑、一体机等电子设备的防水测试，模拟不同角度的淋雨情况，评估设备在意外淋雨时的防护能力，保护内部电路和零部件不受水的侵蚀。
• 对户外监控摄像头进行试验，确保其在各种天气条件下都能正常工作，避免因雨水进入而影响图像质量或损坏设备。
汽车零部件
• 测试汽车灯具，如前大灯、尾灯等的防水性能，保证在雨天行驶时灯具内部不会进水，从而避免影响照明效果和灯具寿命。
• 对汽车发动机舱内的零部件，如点火系统、传感器等进行淋雨试验，检验其防水性能，确保在车辆行驶通过积水路段或遇到恶劣天气时，这些部件能正常工作。
建筑材料
• 检测建筑幕墙的防水性能，通过模拟不同角度的淋雨，评估幕墙的密封性能和防水效果，防止雨水渗漏到建筑物内部。
• 对门窗进行淋雨试验，检验其在风雨交加的环境下的防水能力，确保门窗安装后能有效阻挡雨水进入室内。
开放式IPX34摆管淋雨试验装置的主要技术参数
制作标准：
符合 IEC60529:1989，《GB4208-2017外壳防护等级(IP 代码)》条款及 GB7000.1《灯具 第一部分：一般要求与试验》条款要求。
产品特点：
1、适用于进行产品的IPX3、IPX4防水等级测试。

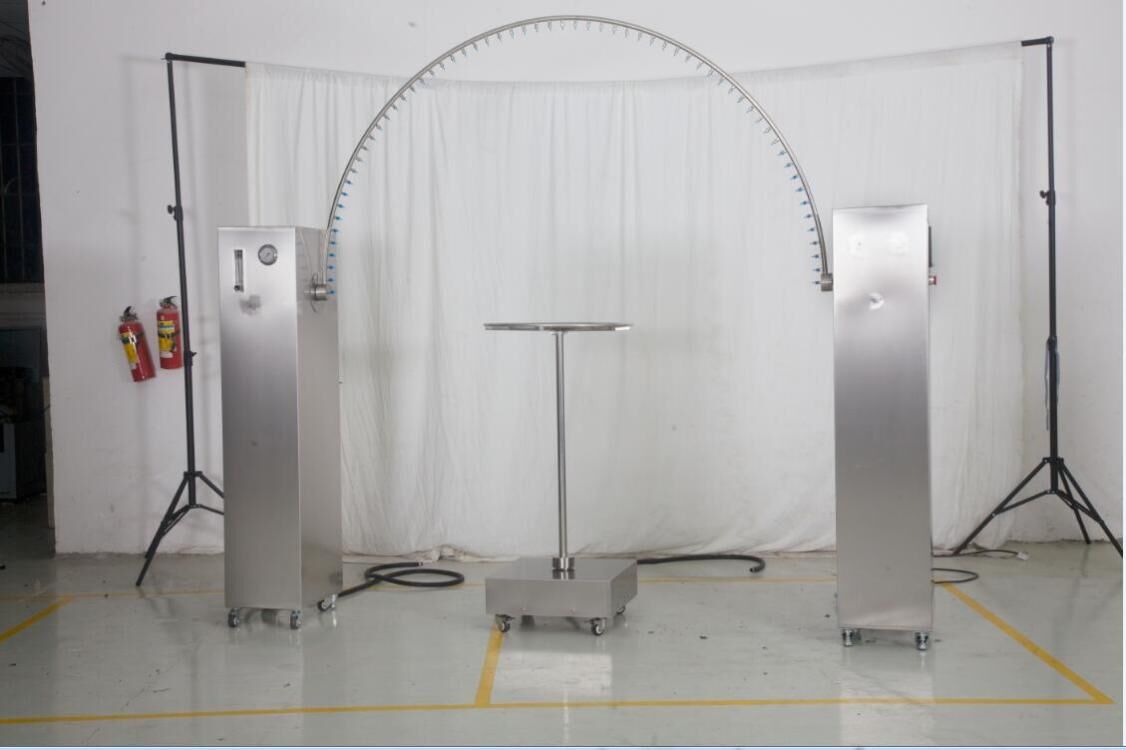

2、机型结构：采用双立柱式结构,安装方便，摆管转动平稳。
3、设备外壳及转台全部采用SUS304#不锈钢板制造，长时间使用不生锈。
4、304不锈钢储水箱，水箱内装用水位浮球阀自动控制进水，并有高、低水位报警检测，有效防止水泵缺水干转而损坏。
5、摆管驱动：采用进口松下伺服电机（采用伺服电机具有噪声小，摆管速度、角度精准等优点）。
6、转台驱动：使用国产优质步进电机，速度及角度可在触摸屏上设定可调，在标准范围内精准无级可调，并能自动控制正反向转动（适合带样品通电测试，防止绕线）。
7、测试时间可设定：0-999min(可调)；样品电源通断电时间可通过程序控制：停电（0-999 min）—通电（0-999min）—停电（0-999min），适用于样品在测试中需要通断电。
8、触摸控制功能：
A、“IPX3 试验”：按标准条款中的 IPX3 条件进行试验；
B、“IPX4 试验”：按标准条款中的 IPX4 条件进行试验；
C、“自定义试验”：按用户需求进行试验，按用户需求进行试验，可以设定试验时间、淋雨角度、 摆管速度、转台速度。
9、核心控制元件采用台湾威纶7寸触摸屏+松下PLC，电器元件采用如LS、欧姆龙等进口品牌，接线工艺符合国家标准要求，电板布局合理，接线牢固，标示清楚。
10、过滤措施：标配高精度的过滤器，可以过滤自来水中的杂质；滤芯可定期更换。
11、机箱安装有内嵌式备件盒，放置常用备件（如六角螺丝刀、滤芯、针头等），方便用户保管和使用。
技术参数:
|
项目 |
参数 |
|
使用电源 |
单相AC220V,50Hz |
|
使用水源 |
水流速率为＞10L/min±5%干净、无杂质的清水，配水清洁过滤装置 |
|
控制及操作 |
PLC智能控制，7寸彩色触摸屏操作 |
|
摆管规格 |
R200 、R400、R600、R800、R1000、R1200、R1400、R1600mm可选 |
|
淋雨针孔 |
Φ0.4mm |
|
针孔分布夹角 |
IPX3：120°；IPX4：180° |
|
摆动角度 |
IPX3：120°（±60°）；IPX4：350°（±175°） |
|
淋雨速度 |
IPX3：4秒/次（2×120°）； IPX4：12秒/次（2×350°）； |
|
水流量 |
1-10L/min可调 |
|
试验时间 |
0.01S～99小时59分钟，可预置 |
|
试样旋转盘 |
直径：Φ600mm；转速1r/min，可4个角度停顿；承重≤50㎏的电气设备 |
|
压力表 |
0~0.25MPa |
|
场地要求 |
专用IP防水测试房，地面需平坦,有照明，带10A设备用防水漏电开关（或插座）、进水及排水功能良好，地面安装 |
